【摘要】 JADE的多谱读入及物相分析方法，快速上手XRD图谱的多谱处理！

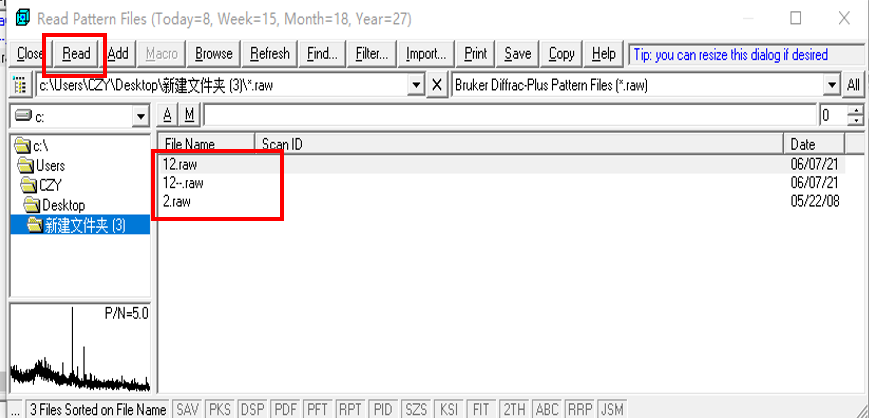

首先导入需要处理的图谱，点击“File”，选择“Patterns”，在跳出的“Read Pattern Files”对话框中选择路径。

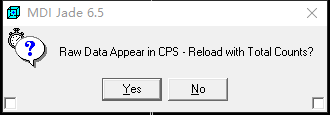

此时对话框中将显示文件夹中所有能被JADE读取的文件，按住“shift”，同时鼠标左键点击需要进行处理的文件，点击左上角“Read”键，点击“Yes”，即可导入多个图谱。



这里我们以氧化镧的三个XRD图谱为例。

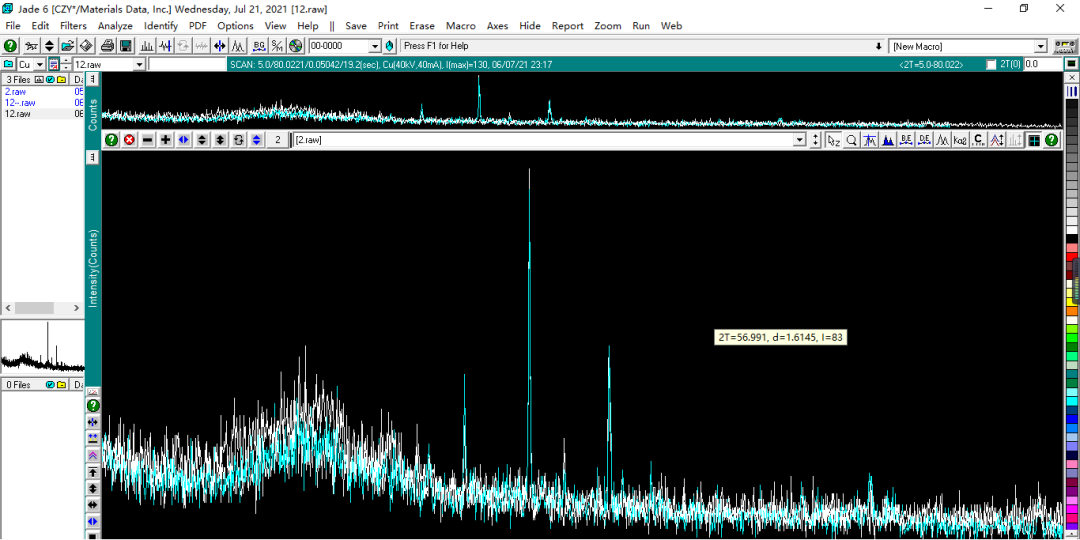

初始页面如下图所示，三个图谱重叠在一起，无法分辨，接下来调整三个图谱的位置。

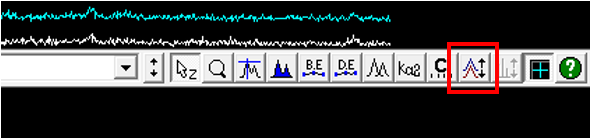

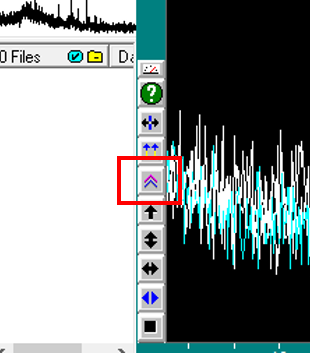

找到下图所示“等间距分隔按钮︽”，图谱开始分离，每点击一次，增加分离度。左键点击表示图象做正向偏移、右键点击做负向偏移。





下图中的“拖拽”按钮被选择后，可以重新调整图谱的排列顺序。选择此键后，可以使用鼠标左键对图形在纵向上任意拖拽，如果同时按下“Shift”，则可以横向移动。





此外，当多个图谱显示在窗口中时，在窗口中会出现一组新的按钮，利用它们可以完成调整图谱的相对位置、高度、左右位置、颜色等。

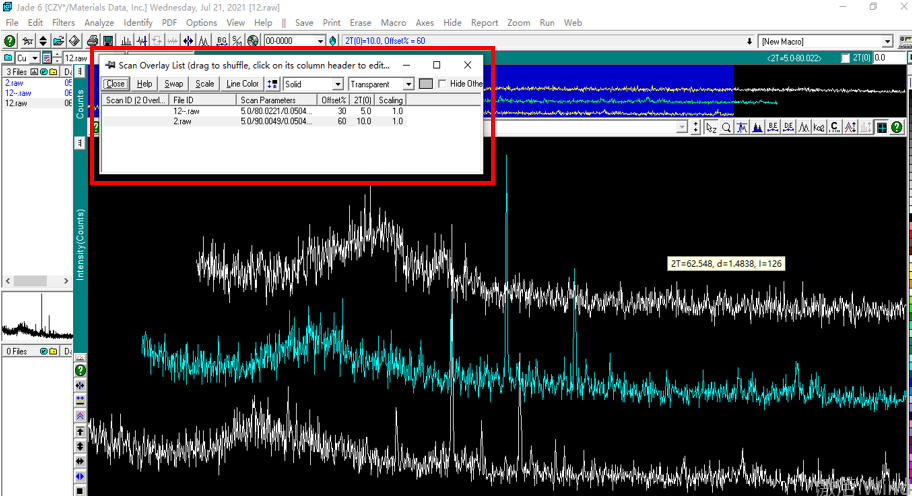

工具栏中的数字“2”表示现在同时显示了除基线外的两条条谱线，点击“2“，打开图谱列表框。



若选定一个文件，然后点击“Offset%”，输入数字，图象之间都将以该间隔错开显示；若选定一个文件，然后点击“2T(0)“，选择不同的偏移量，图象都将按照设置的偏移量在水平方向上错开显示。



当任意点击选择某个图谱时，点击图谱列表框左上角的“Swap”，将交换它和最下面一条图谱的位置。





多谱图可采用普通的显示或打印方式。



如果同时显示的谱线数大于2，可以采用 3D 显示方式。

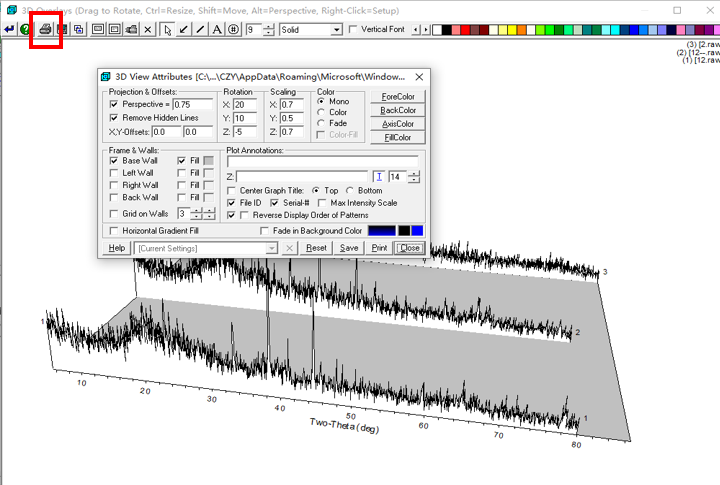

选择菜单命令“View”，“Overlays in 3D”，出现3D显示窗口，在图上用鼠标右键点击，出现图中所示的参数设置对话框，可以按需要设置各种显示参数，如前景色、背景色、墙体色等。





根据需要进行设置后，点击左上角“打印”图标，就可以对结果进行打印。



多谱读入到这里就完成了，接下来进行多谱的物相检索，和单个XRD谱图分析方法类似。

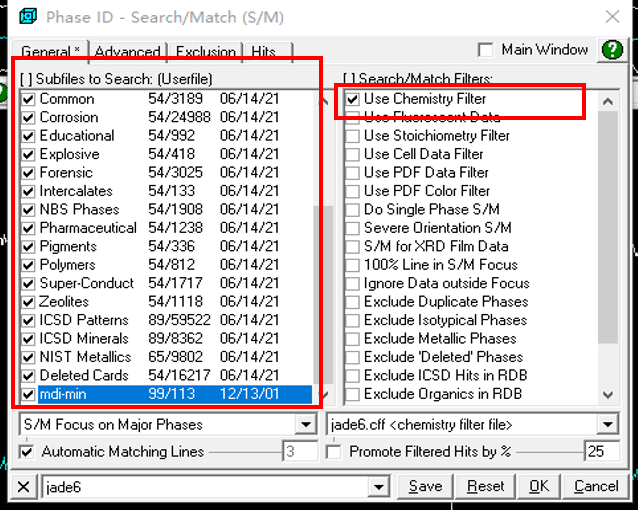

鼠标右键单击主工具栏中的“S/M”按钮，打开检索条件设置对话框。左侧是供选择的检索子库，根据样品的情况选择不同的PDF子库。

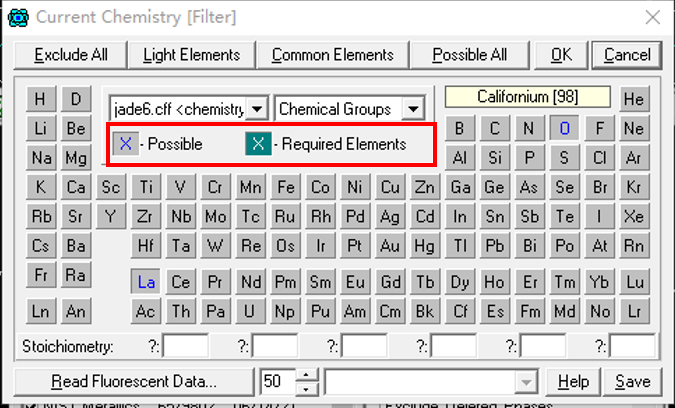

已知图例是氧化镧的XRD图谱结果，可以进一步精确检索范围。在“Use Chemistry Filter”前画上对勾，进入“元素周期表”对话框。根据对话框中的提示进行元素框选。



任意元素点击一次为“可能存在”，点击两次为“一定存在”。点击“OK”。

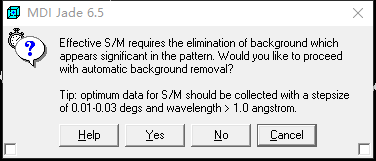

跳出的对话框选择“No”。

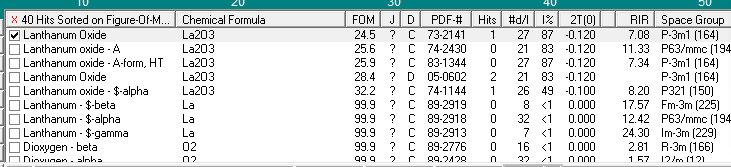

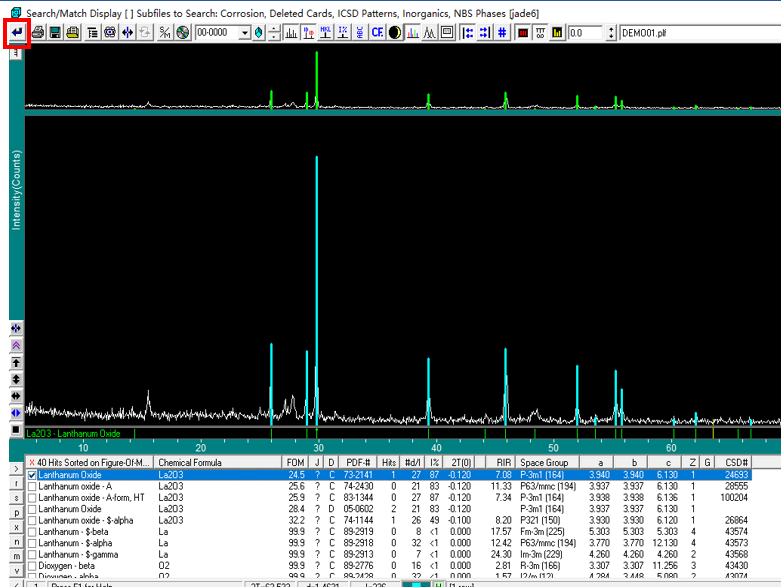

结果如下图所示，在选择的物相前画上对勾，表示选择了该物相。点击左上角返回键会回到JADE的主页面。

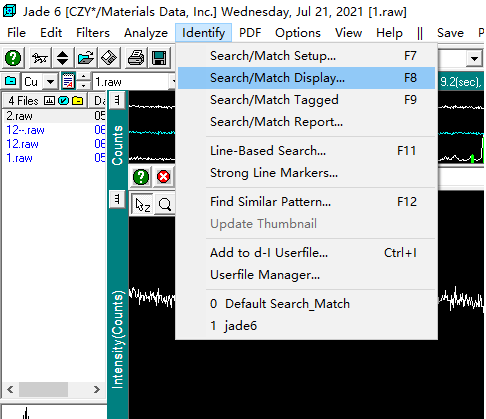

只需要点击“Identify“，“Search/Match Display”即可再次回到检索页面。







FOM代表匹配率的倒数，数值越小，表示匹配性越高。

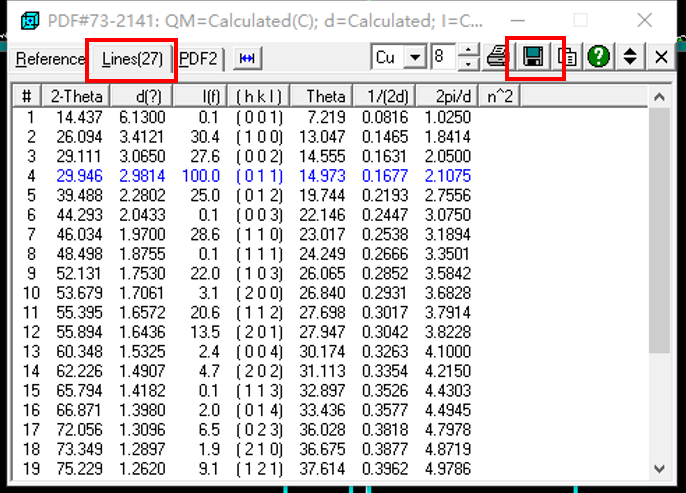

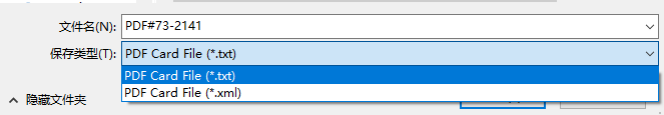

双击物相，打开所选择的PDF文件，选择“Lines”,查看PDF文件，单击“保存”按钮，可以保存PDF文件为“txt”文件，方便后续的其他处理。







多谱XRD的物相分析到这里就完成了，你学会了吗？
