【摘要】 研磨钢铁等硬质金属时，采用研磨带（皮带抛光机，60# ~240# )、砂轮机(36#~80# )。

块状、板状的金属样品一般采用研磨、抛光的方法进行制备（图1)。研磨钢铁等硬质金属时，采用研磨带（皮带抛光机，60# ~240# )、砂轮机(36#~80# )。在使用研磨带或砂轮的场合，连续研磨多个样品后，研磨粒子的粒度发生变化，使不同样品随研磨效果不同。因此，在研磨一定数目的样品后，要更换研磨带,或对其进行修理。此外，在研磨不同品种的样品时，要注意样品之间的污染。还要注意研磨剂颗粒、研磨带黏结剂(含碳）造成的污染。对于铝合金、铜合金等软质金属，如果使用研磨带，会使杂质进入到样品中或引起表面钝化，所以应使用车床。也可以使用砂纸，但与使用研磨带或砂轮的情况类似，要注意不同样品研磨效果的差异，以及砂纸带来的污染。贵金属、焊料等可以用加压成型的方法制备测量面。金属片、金属屑等样品可以采用重熔后离心铸造的方法，经研磨后，可与块状样品同样的方式进行测定。

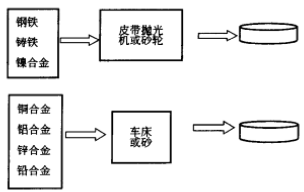

图1 金属样品的研磨

钢铁样品的表面处理需要用皮带抛光机( 6o# ~240#)研磨，一般使用80#氧化铝，表面用乙醇擦拭使用“36#~80#”砂轮（白刚玉类磨料），需要注意的是对新品砂带要进行训练，确认祖糙度变化。为防砂带污染，分析铝用碳化硅磨料，分析硅用刚玉类磨料。对磷、硫的污染也应注意要修整磨石表面使其表面露出。试样表面不能过烧，勿用溶剂擦拭分析面，勿用手触摸分析面。

铜合金样品的表面处理需要用车床对表面进行精加工(10um以下)，为使加工良好。防止油污，可往车刀刀头边加甲苯边车，并注意别在中心部位留下突头。

铝合金样品的表面处理需要用车床对表面进行精加工(10m以下）用锉刀或砂轮将表面稍稍打粗一些。对含铜、锌2%左右的样品要注意与其他样品的表面加工的差异，硅呈粒状和岛状﹐研磨时要特别注意别让硅粒脱落。

贵金属的表面有时也要抛光，但多半将切断面或成品加压成型制成平面。表面用溶剂洗净但是如果样品较薄，受到压力表面往往变得凹凸不平。



罗立强，詹秀春，李国会， X射线荧光光谱仪 TH744.1



科学指南针为您提供材料测试,主要业务范围包括XPS,普通XRD,透射电子显微镜TEM,全自动比表面及孔隙度分析BET等测试。
