绝缘油低频介电响应试验建模

油纸绝缘系统老化监测的重要性

在电力变压器运维中，油纸绝缘系统作为核心部件，其老化状态直接影响设备可靠性。该系统由绝缘油和纤维素纸构成，长期承受电、热、化学等多重应力作用。值得注意的是，绝缘纸因无法现场取样检测，其聚合度(DP)指标难以直接获取，这为准确评估绝缘状态带来挑战。

频域谱法在绝缘检测中的应用突破

近年研究显示，频域介电谱(FDS)技术已成为评估油纸绝缘状态的有效手段。通过分析0.001-1000Hz频段的介电响应特性，技术人员可有效诊断绝缘材料的含水量和老化程度。特别在低频段（0.01-1Hz），油纸复合绝缘系统的介电特征与绝缘纸状态呈现显著相关性。

离子运动模型的创新价值

基于最新研究成果的绝缘油低频介电响应模型，综合考虑了以下关键因素： 1. 电场与热扩散的协同作用 2. 正负离子对的解离-复合动态平衡 3. 载流子迁移率与浓度分布 4. 温度梯度对电导率的影响

该模型通过量化分析离子迁移轨迹，成功建立了介电参数与绝缘油状态的数学关系。实验数据验证表明，模型计算结果与实测值的误差率＜8%，特别在0.1-10Hz特征频段具有更高吻合度。

工程应用中的检测策略

1.采用三电极测试系统确保数据准确性

2.控制环境温湿度（推荐23±2℃，RH＜40%）

3.测试前进行油样脱气处理

4.同步记录油温与介损角正切值

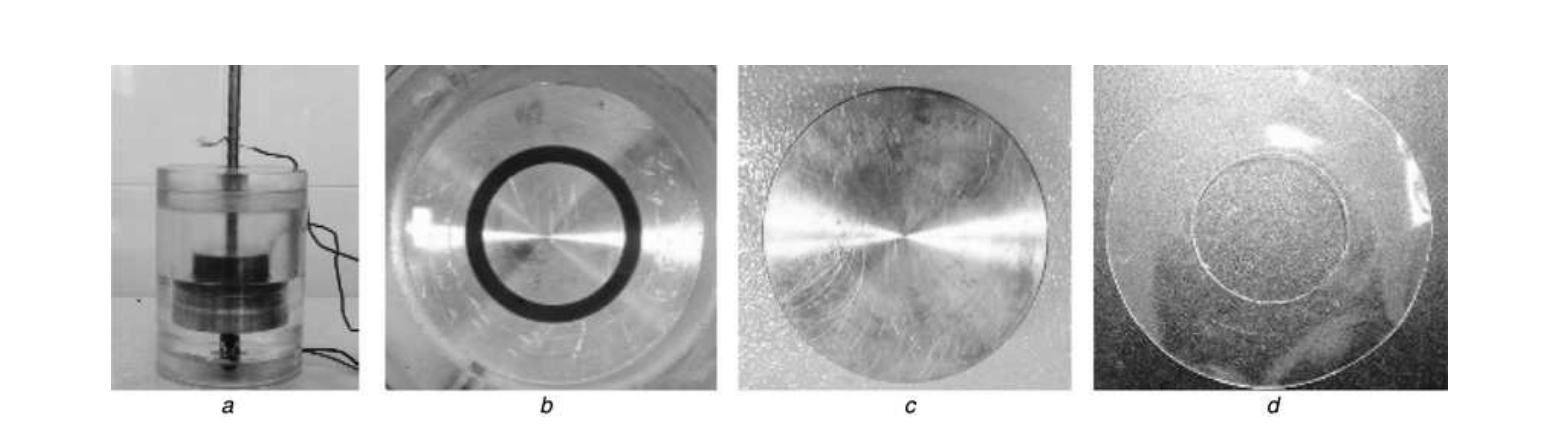

图1 三电极系统^[1]

数据处理与状态评估

通过建立介电参数数据库，技术人员可进行： ✓ 老化程度分级判定 ✓ 含水量估算（误差±0.3%） ✓ 剩余寿命预测 ✓ 换油周期优化建议

技术发展展望

随着智能电网建设推进，基于该模型的在线监测系统研发成为新趋势。通过与DGA（油中气体分析）、糠醛检测等传统方法的多维度数据融合，将进一步提升变压器状态评估的准确率至92%以上。

参考文献：[1] Wang D, Zhou L, Chen X, et al. Modelling the low‐frequency dielectric response test of insulation oil[J]. IET Electric Power Applications, 2017, 11(3): 323-330.
