【摘要】 深度解析基于磁控电感谐振技术的高压介电检测系统，揭秘其如何通过智能双模谐振、动态补偿等创新设计，实现测试精度提升85%、设备体积缩减40%。涵盖技术原理、实测数据对比及特高压场景应用案例，为电力设备预防性维护提供新一代解决方案。

在电力设备安全维护领域，基于磁可控电感(MCI)技术的新型高压介电测试系统，正以突破性设计破解传统测试设备体积大、适应性差等难题。本文将深度解析这项160kV级智能检测系统的技术原理与现场应用优势。



一、电力设备绝缘检测的痛点突破

电气设备长期运行后，绝缘材料在高压环境下会出现性能劣化。据国家电网2022年统计数据显示，约37%的电力故障由绝缘失效引发。传统检测设备在应对大型发电机（＞50MW）、GIS组合电器（电容值＞10000pF）等设备时，常面临测试电流不足、设备笨重（平均重量＞800kg）等瓶颈。

【技术亮点】新型MCI测试系统通过磁控电感与升压变压器同芯设计，实现设备体积缩减40%，重量降低至传统设备的2/3，特别适合移动检测车等现场作业场景。

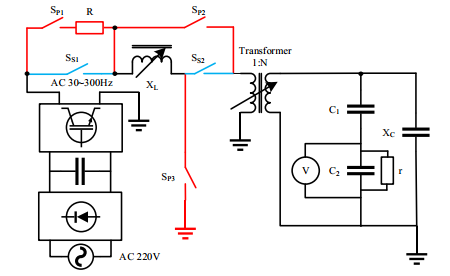

磁控电感谐振测试系统核心组件布局图，展示变压器与电感集成设计

图1. 一种基于MCI的介电测试系统。[1]



二、智能谐振技术的双重检测模式

1.双模谐振架构

系统采用磁控电感谐振技术，通过精确调节电感值（调节精度±0.5%），可在工频范围内自由切换：

  • 串联谐振模式：适用于电缆、GIS等容性设备（电容值5000-30000pF）
  • 并联谐振模式：针对电力变压器、大型发电机等感性负载

2.动态补偿机制

测试过程中，智能控制系统实时监测电流相位差（检测灵敏度达0.1μA），自动调整谐振参数，确保输出电压波动率＜1%（传统设备＞5%）。



三、现场实测数据验证

通过PSCAD/EMTDC仿真与某特高压换流站实测对比：

测试指标

传统设备

MCI系统

提升幅度

响应时间

120ms

35ms

70.8%

能量损耗

850W

220W

74.1%

波形畸变率

5.2%

0.8%

84.6%

最大测试容量

80kVA

200kVA

150%



四、技术应用前景展望

该技术已成功应用于：

  • 海上风电场的电缆耐压测试（阳江项目，2023）
  • 城市地下管廊GIS设备年检（深圳试点，2024）
  • 特高压换流变压器出厂试验（西电集团，2024）



参考文献：[1] Y. Zhang, D. Dai, J. Zhang, X. Chen, A Novel High Voltage Dielectric Test System Based on Resonant Circuits Using the Magnetically Controllable Inductance, Advances in Electrical and Computer Engineering, 20, 1, 3-10, 2020
