弹性体基水凝胶制备全流程：辐射诱导渗透聚合技术拆解

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

最近 Nature Communications 上发表了一项关于弹性体基水凝胶人工皮肤的研究。研究团队用一种叫"辐射诱导渗透聚合"的方法，把弹性体和水凝胶做到了分子层面的互穿缠结，产物叫CEBH——结缔组织仿生弹性体基杂化水凝胶。

这篇文章把整个制备流程拆开来讲，每一步的技术参数和原理都说清楚。如果你做的是仿生材料、柔性传感器或生物医用材料方向，应该能从中找到可借鉴的实验思路。

第一步：理解材料设计的底层逻辑

在动手之前，先搞清楚为什么要这么做。

人体皮肤有一个关键特征：它不是单一材料，而是一个复合结构。胶原纤维和弹性纤维构成网络骨架，提供力学支撑；水合基质填充在网络中间，负责离子传输和湿润环境。三者协同，皮肤才能同时柔软、耐拉伸、有感知能力。

现有的单一材料做不到这件事：

CEBH的设计思路就是让弹性体充当"纤维骨架"，水凝胶充当"水合基质"，形成类似结缔组织的互穿网络结构。

第二步：选择弹性体基底

论文以商用交联硅橡胶为主要研究对象，但方法并不限于硅橡胶。

可用的弹性体包括：

• 硅橡胶（主要）

• 天然乳胶

• 氟橡胶

• 聚氨酯

• SEBS（苯乙烯-乙烯/丁烯-苯乙烯嵌段共聚物）

• VHB（3M超高透明双面胶基材）

选择弹性体时考虑两点：一是交联度要足够，能承受后续辐照过程；二是弹性体对丙烯酸单体的溶胀行为要合适，让单体能渗透到内部。

第三步：配制接枝溶液

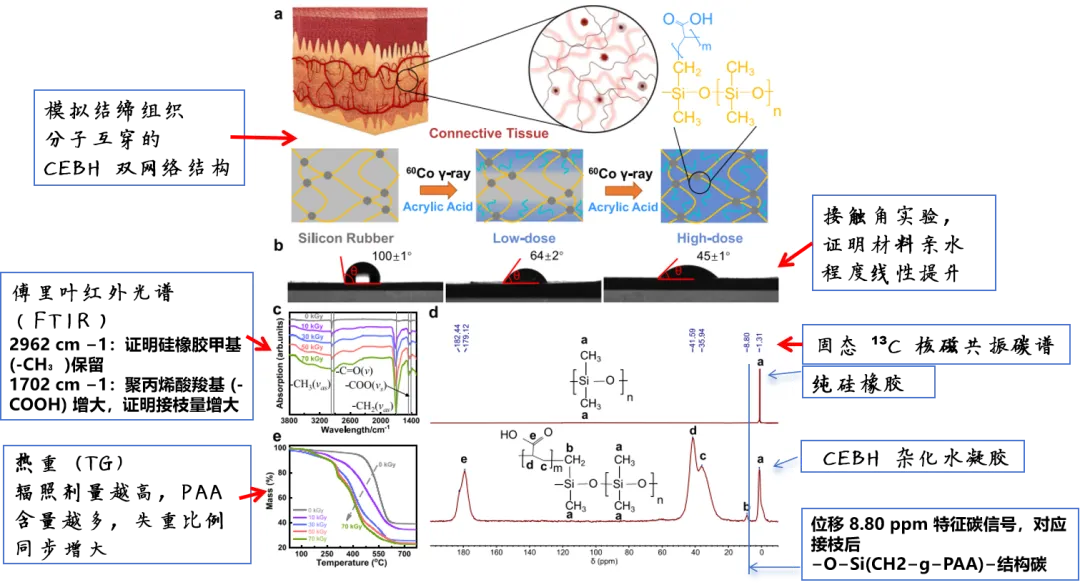

▲ 辐射诱导渗透聚合方法原理

溶液配方：

• 丙烯酸（AAc）：接枝单体，聚合后形成聚丙烯酸（PAAc）水凝胶网络

• 莫尔盐：阻聚剂，作用是防止丙烯酸在弹性体表面非目标区域聚合，引导单体先渗透到弹性体内部再反应

莫尔盐在这里起到了"定向引导"的作用——没有它，丙烯酸可能在表面就聚合成膜，形成的是涂层而不是互穿网络。

第四步：浸泡与除氧

操作要点：

1.将弹性体浸入AAc+莫尔盐水溶液

2.通入氩气排除溶液中的溶解氧

为什么要除氧？因为氧气是自由基聚合的阻聚剂。γ射线辐照产生的自由基如果被氧气消耗，接枝反应就无法进行。氩气除氧是保证辐照接枝效率的关键前置步骤。

第五步：⁶⁰Co γ射线辐照

这是整个方法的核心环节。

▲ CEBH结缔组织仿生弹性体基杂化水凝胶

辐照参数表：

γ射线的优势在于穿透力强——能穿透弹性体厚度，在材料内部均匀引发丙烯酸聚合。这样聚丙烯酸网络不是长在表面，而是渗透在弹性体网络中间，形成真正的互穿结构。

相比之下，紫外光引发聚合的穿透深度有限，往往只能做表面改性；热引发则可能破坏弹性体本身的交联结构。⁶⁰Co γ射线室温辐照避开了这两个问题。

第六步：结构验证

辐照完成后，怎么证明得到的是互穿网络而不是简单复合？

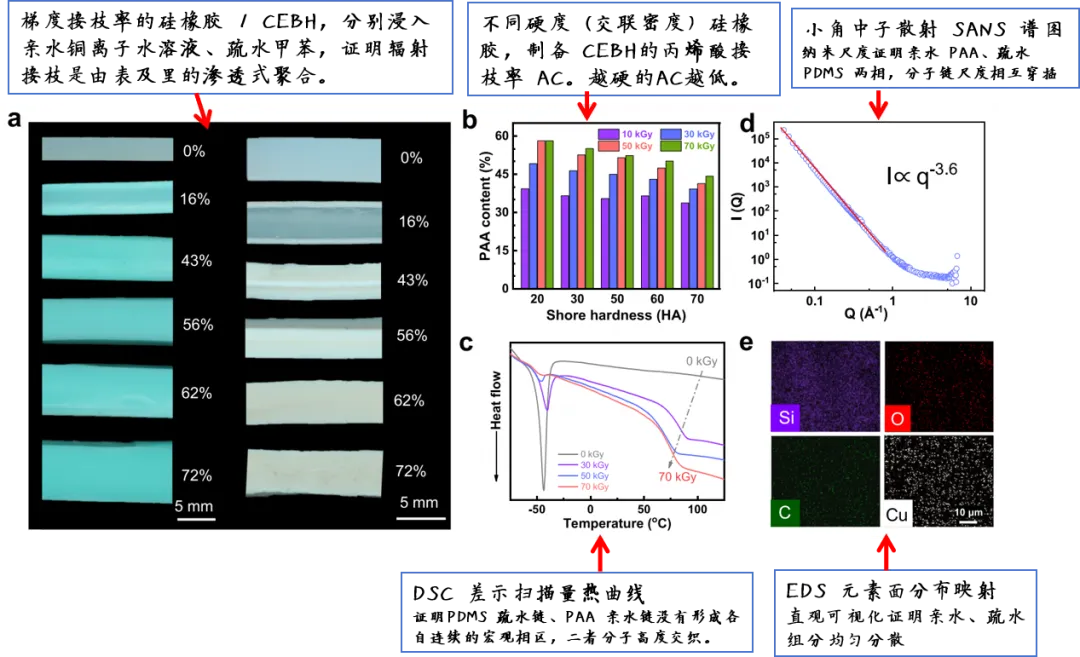

▲ CEBH材料表征结果

研究团队通过一系列材料表征实验验证了结构特征：

• 形成的不是简单的水凝胶贴在橡胶上

• 而是两种网络相互穿插、互相缠结的结构

• 结构上类似天然皮肤中胶原纤维、弹性纤维和水合基质共同组成的结缔组织

这三个验证结论很关键：第一个排除了"层状复合"的可能，第二个确认了"互穿网络"的特征，第三个建立了与天然皮肤的仿生对应关系。

第七步：性能测试与生物验证

CEBH做好了，接下来要回答两个问题：

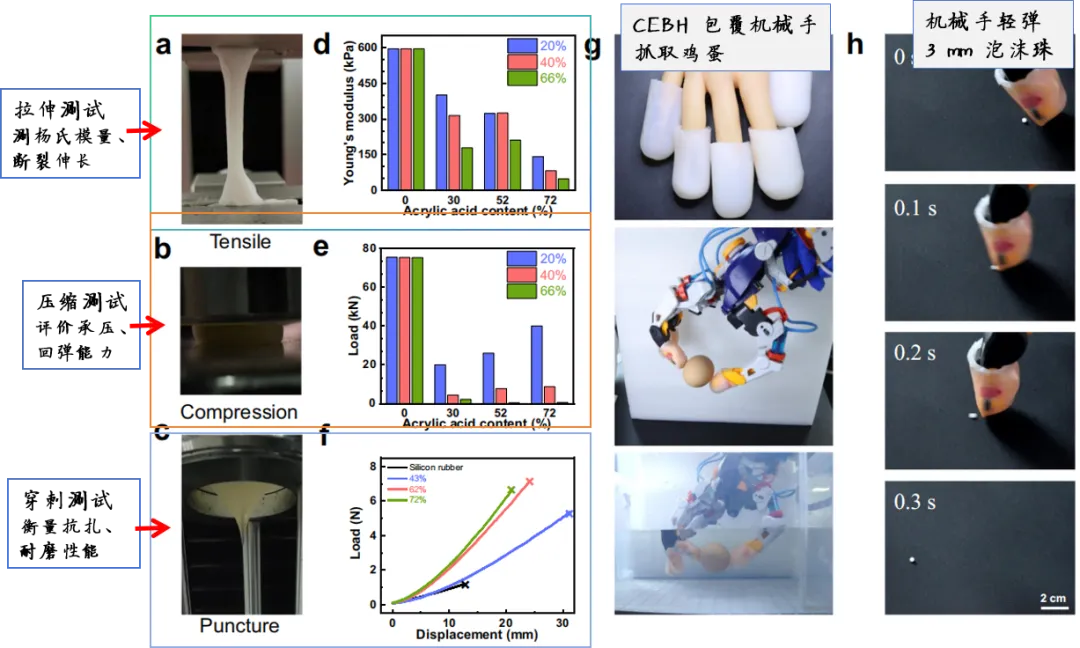

力学够不够用？ —— 研究人员对CEBH进行了力学性能测试和仿生机械手表皮应用验证。

生物相容性行不行？ —— 这部分光靠力学测试回答不了。材料和组织接触后会不会引起反应？能不能稳定工作？必须靠生物实验来验证。

研究团队把材料放到真实生理环境中观察，重点看材料与组织接触后的表现、局部反应和长期使用稳定性。这部分的动物实验由科学指南针实验平台完成支持，包括实验设计、样本处理、观察记录和数据整理，围绕论文发表需求进行配合，保证了实验过程的规范性和结果的可追溯性。

如果你也在做仿生材料或生物医用材料研究，需要类似的动物实验支持，可以到科学指南针官网（http://www.shiyanjia.com）了解平台的服务范围。

从方法到应用

CEBH的四个应用方向已经比较清晰：智能假肢触觉界面、软体机器人表面传感层、可穿戴健康监测、创面贴附传感。这些场景的共同需求是"柔软+可拉伸+能感知+生物相容"，恰好对应CEBH的设计目标。

不过从实验室到产品化还有距离。实验室验证的是可行性，产品化要解决的是一致性、成本和法规问题——这是另一个层面的挑战了。

常见问题FAQ

Q：辐射诱导渗透聚合和普通的辐射接枝有什么区别？ A：关键区别在"渗透"。普通辐射接枝可能只发生在材料表面，而辐射诱导渗透聚合利用γ射线的穿透力+莫尔盐的阻聚作用，让单体先渗透到弹性体内部再聚合，形成的是体相互穿网络而非表面涂层。

Q：辐照剂量10~70 kGy范围这么大，怎么选？ A：剂量影响接枝率和水凝胶网络密度。低剂量接枝率低，水凝胶网络稀疏；高剂量接枝率高但可能影响弹性体基底的力学性能。具体选择取决于目标应用对导电性和力学性能的平衡要求，建议参考文献中的梯度实验设计。

Q：除了⁶⁰Co γ射线，能用电子束吗？ A：原理上电子束也能引发自由基聚合，但电子束的穿透深度和剂量分布与γ射线不同，需要重新优化工艺参数。论文采用的是⁶⁰Co γ射线方案。

Q：动物实验具体观察了哪些指标？ A：根据原文描述，重点观察材料与组织接触后的表现、局部反应情况和长期使用稳定性。具体的观察指标和评价标准，建议参考原论文的实验方法部分。

本文由科学指南针一研选生物团队整理，基于 Nature Communications 发表的弹性体基水凝胶人工皮肤研究论文撰写。科学指南针实验平台为该研究提供了动物实验支持。如需了解平台服务，欢迎访问 http://www.shiyanjia.com。
