原位TEM适合回答“结构如何变化”，而不是简单获得一张更清晰的静态图。选择方案时，应先判断项目是否需要连续观察，再确定温度、气氛、成像模式和结果形式。

一张表判断是否需要原位TEM

一、先区分静态问题和动态问题

如果项目只需要比较反应前后的颗粒尺寸、晶相或表面状态，常规 TEM、球差 TEM、XRD、XPS 或 XAFS 可能已经能够提供主要证据。如果项目需要知道颗粒从哪里开始移动、什么时候接触、怎样合并，或者相变是否经历中间阶段，原位测试的价值才会真正体现出来。

二、按四个参数配置原位方案

1. 温度程序

需要明确目标温度、升温速率、保温时间和是否循环升温。对于高温烧结问题，单一终点温度不一定足够，连续记录升温和保温阶段有助于判断结构变化从何时开始。

2. 气氛条件

不同气氛可能改变颗粒迁移、表面吸附和相变路径。送测前应说明是否需要 H2、CO、O2、惰性气体或混合气体，并确认样品对气体和电子束的兼容性。

3. 成像模式

• *明场或常规 TEM：适合观察整体形貌和部分动态过程；

• *HAADF-STEM：适合追踪高原子序数金属颗粒的位置和尺寸；

• *球差校正模式：适合观察超细颗粒、晶格和局部界面；

• *EDX Mapping：适合补充元素空间分布信息。

4. 交付形式

测试前应约定单帧图像、定时序列、动态视频、粒径统计还是过程分析。不同交付形式对应不同的采集时长、视野选择和数据处理方式。

三、Ru/LaOx-SiO2案例说明了什么

在 Ru/LaOx-SiO2 抗烧结研究中，800°C、5% H2/Ar 条件下的原位 HAADF-STEM 记录了两种体系的差异：Ru/SiO2 中的颗粒在观察过程中持续接近并合并，而被 LaOx 纳米岛隔离的 Ru 颗粒没有出现相同程度的聚集。

这类结果的价值在于，它把“反应后颗粒变大”的静态结论，推进为对“颗粒是否迁移、是否接触、界面是否阻断迁移路径”的动态判断。

四、原位电镜结果不能单独代表催化寿命

原位TEM通常观察的是局部区域，催化剂寿命则需要结合宏观性能和多尺度表征。建议根据研究问题配置：

• *反应前后球差TEM或 HAADF-STEM；

• *XRD 晶相变化；

• *XAFS 局部配位；

• *XPS 表面价态；

• *拉曼积碳信号；

• *长时间催化性能和稳定性数据。

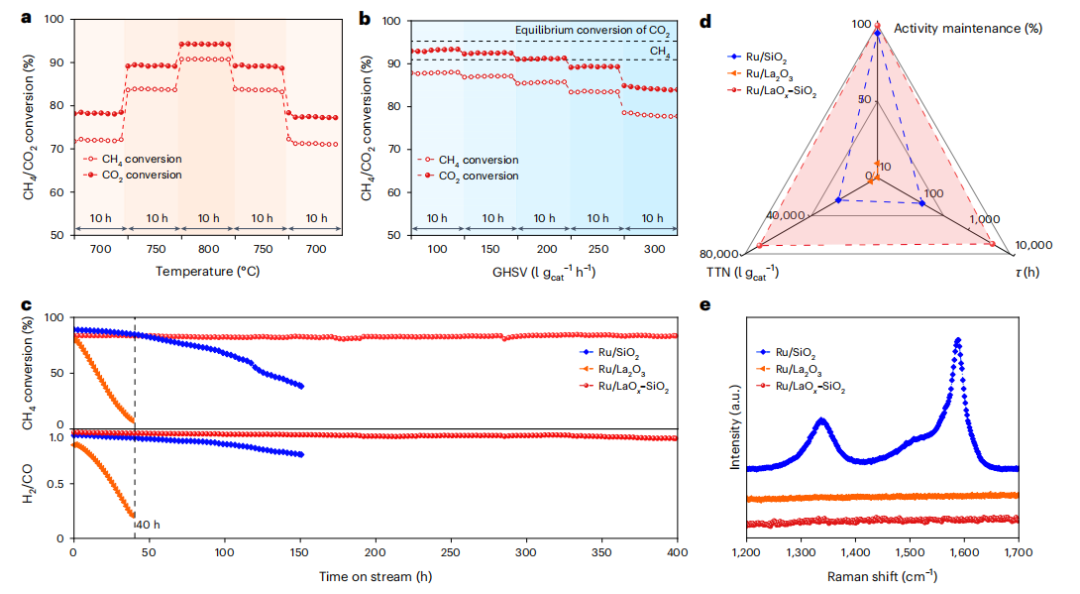

以 Ru/LaOx-SiO2 研究为例，原位结构观察与 800°C、400 h 反应稳定性数据相互印证，才能更完整地说明颗粒稳定和性能保持之间的关系。

五、选择原位TEM测试服务时要问清楚

• 1.目标温度和气氛是否匹配；

• 2.是否支持高分辨或 HAADF-STEM 观察；

• 3.是否能开展连续采集和动态记录；

• 4.样品杆、载网和样品厚度是否适配；

• 5.是否能同步或补充元素分析；

• 6.是否提供可用于论文图表的原始数据和统计结果；

• 7.是否能根据研究目标设计对照组。

如果项目需要动态过程，而方案只能提供固定条件下的单张图，就不应把它当作完整的原位测试方案。

科学指南针可协助评估哪些内容

科学指南针可根据样品类型、温度气氛、动态问题和预期交付结果，协助评估原位热学、通气、力学、光学或电学测试的匹配关系，并进一步判断是否需要球差 TEM、HAADF-STEM、EDX Mapping 或反应前后组合表征。

常见问题

原位TEM一定比普通TEM更好吗？

不一定。动态问题适合原位TEM，静态结构比较则不一定需要增加原位测试的复杂度。

原位TEM能直接证明催化剂寿命吗？

不能。它提供局部结构变化证据，寿命还需要长期性能测试和反应后表征支持。

高温原位TEM最容易被忽略的准备工作是什么？

通常是样品在目标温度、气氛和电子束下的稳定性，以及动态记录时间是否足以覆盖关键变化阶段。

结语

原位TEM方案选择的核心不是追求更复杂的仪器组合，而是让温度、气氛、成像方式和研究问题彼此匹配。先定义要观察的动态过程，再决定测试配置，数据才更容易支撑论文结论和研发判断。
