【摘要】 面向HfNbTaTiZr等难熔高熵合金，梳理STEM、HAADF-STEM、EDS与取向分析在三相纳米结构和全共格界面验证中的分工。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给结论：难熔高熵合金三相纳米结构项目中，STEM适合跟踪纳米畴和网络演化，HAADF-STEM适合观察原子分辨结构与相界面，EDS用于确认Hf/Zr与Ta/Nb的元素分配，取向分析则用于识别相变关系和后续结构重排。四类证据需要围绕同一目标区域和同一热处理状态组织，不能只提交几张孤立图片。



1. 先按科学问题选技术

研究问题

优先技术

关注输出

纳米畴如何形成

STEM

条带、网络和纳米畴尺寸随时效时间的演化

三相是否相互贯通

HAADF-STEM

原子排列、相界面和局部结构关系

元素如何分配

STEM-EDS

Hf/Zr富集区、Ta/Nb富集区及界面成分

界面是否保持相干

HAADF-STEM+应变分析

失配位错、晶格畸变和界面连续性

后续时效如何重排

相位图与取向分析

Bain、NW、Pitsch、KS等取向关系



2. STEM如何跟踪相分离起点？

论文中，550°C时效1 h即可观察到沿{001}BCC的暗衬度条带；8 h后条带连成网络；32 h后形成约13 nm的近方形纳米畴。这个时间序列说明STEM不仅是“拍组织”，还可以用来建立相分离动力学。

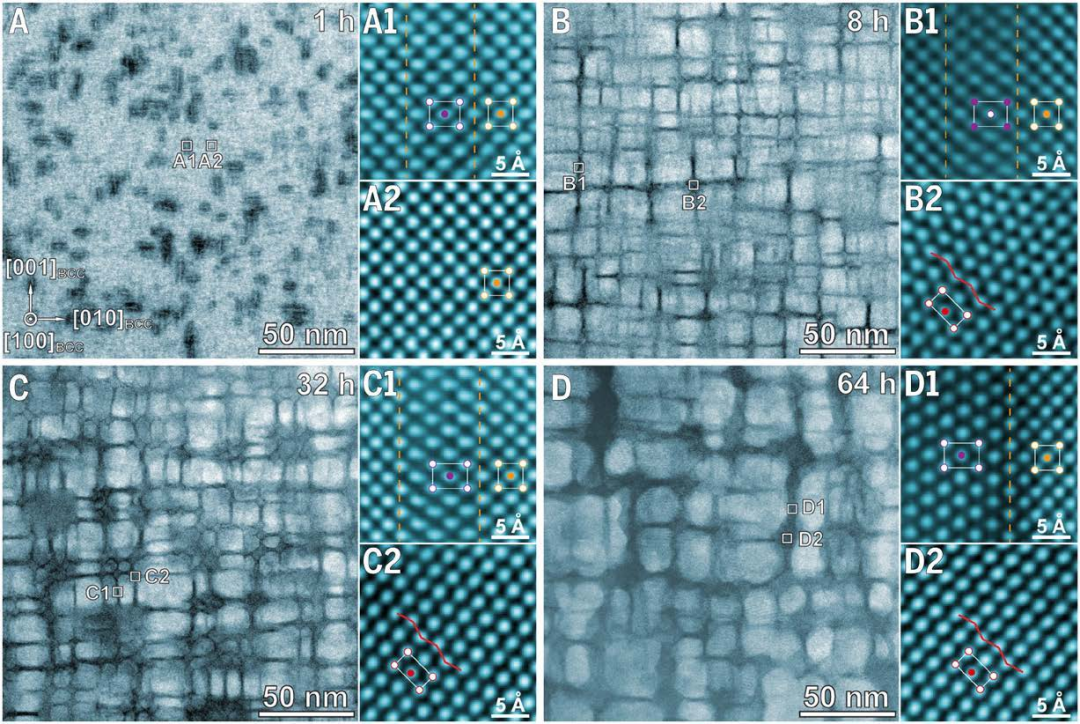

图：STEM图像用于跟踪条带、网络和纳米畴形成。

送样时，如果目标是研究形成过程，建议提供不同热处理时间的样品，而不是只提供峰值时效样品。不同状态之间应尽量保持制样方向、观察区域和图像倍率可比。



3. HAADF-STEM和EDS如何证明三相结构成立？

32 h样品由BCC纳米畴、FCC网络壁和HCP节点组成。HAADF-STEM提供原子分辨结构信息，EDS则确认不同元素在各相中的空间分布：FCC/HCP富Hf、Zr，BCC富Ta、Nb。

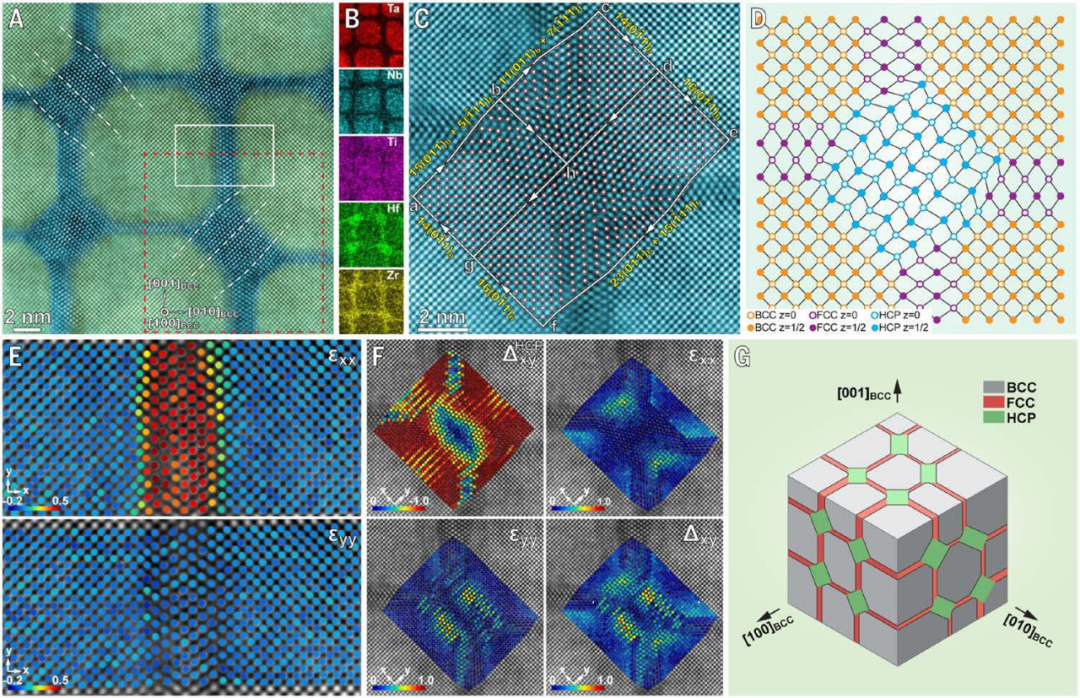

图：原子分辨图、元素分布、应变分析和三相模型共同支撑结构判定。

对于全共格界面项目，重点不是单独看元素图，而是把结构、成分和界面形貌放在同一逻辑下：如果三相相互贯通且界面未见明显失配位错，才有条件进一步讨论全共格界面与应变协调。



4. 为什么取向分析不能被省略？

后续时效阶段，HCP节点基本消失，FCC网络发生取向重排，多个FCC晶粒围绕BCC畴边缘形成。Bain、NW、Pitsch和KS等取向关系，可以帮助判断这不是简单的相粗化，而是与相变应变释放相关的结构重排。

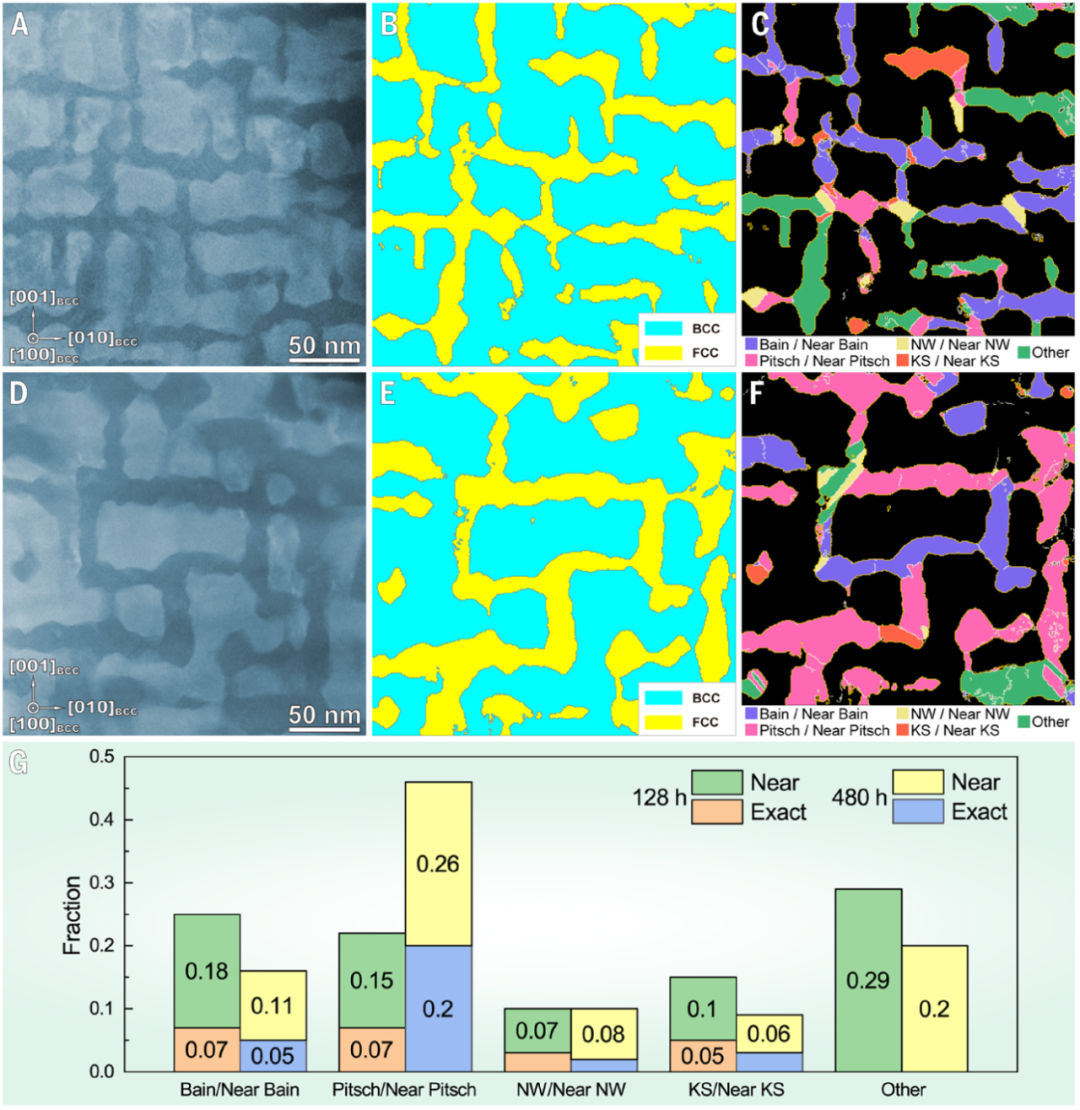

图：取向关系分析用于判断后续时效中的相变、再结晶式重排和稳定边界。



5. 高熵合金STEM项目如何准备送样信息？

建议在沟通时提供：

  • 合金名义成分和熔炼方式；

  • 固溶、淬火和时效温度/时间；

  • 目标观察相或目标界面；

  • 是否需要原子分辨图和EDS面扫；

  • 是否需要对比多个时效状态；

  • 样品厚度、尺寸和制样方向；

  • 最终需要图像、元素定量、相比例还是结构判读。

科学指南针可围绕STEM、HAADF-STEM、EDS和取向分析沟通目标区域、制样要求与结果交付方式；具体方案需根据材料状态和观察目标确认。



6. 是否需要联用APT？

如果问题涉及三维纳米相、极低含量元素或界面偏聚，APT可以作为补充；但对于本文这类首先要确认三相结构、元素分配和全共格界面的项目，STEM/HAADF-STEM/EDS与取向分析应先建立基础证据。

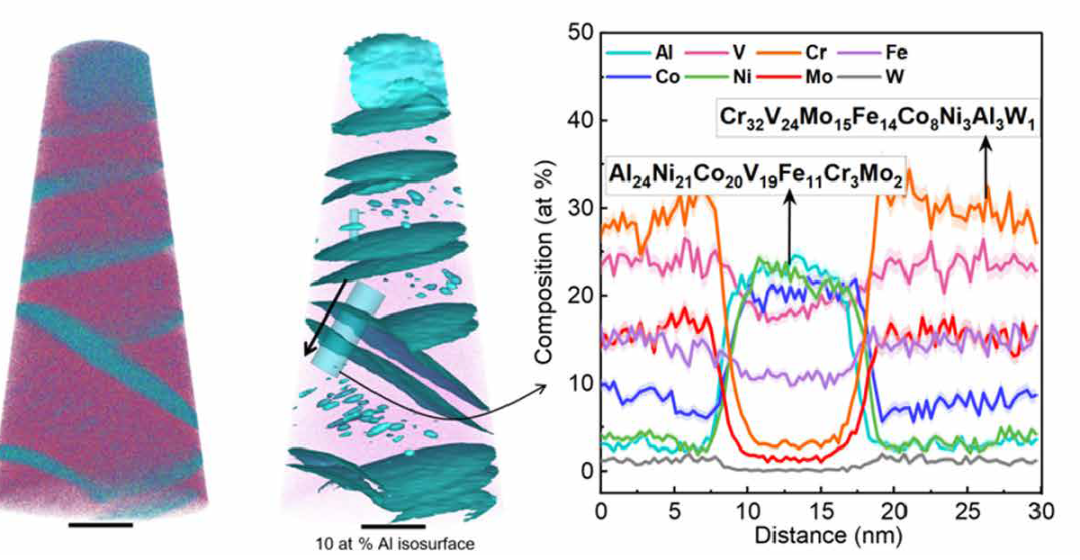

图：当项目需要三维化学成像和纳米相成分剖面时，可进一步评估APT。



常见问题

STEM和HAADF-STEM有什么区别？

STEM是扫描透射电子显微镜的成像平台，HAADF-STEM是其中一种对原子序数和结构差异敏感的成像方式，适合观察纳米相和界面。

EDS能直接证明全共格界面吗？

不能。EDS主要提供元素分布信息，全共格界面还需要结合原子分辨结构、晶格关系和界面位错/应变分析。

只做一个时效状态可以吗？

如果目标是确认最终组织可以，但如果要解释形成机制和稳定边界，最好设置时效时间序列。



参考文献

Zhang Y, Li Z, Xie J, et al. Strain-induced fully coherent triphase nanoarchitecture in refractory high-entropy alloys. Science, 2026, 392(6804):1308-1312. DOI: 10.1126/science.aec4995.
