【摘要】 面向HfNbTaTiZr难熔高熵合金,梳理固溶—时效工艺优化中的时间矩阵、组织判定、峰值强度和过时效边界。
先给结论:难熔高熵合金热处理工艺优化的核心,不是直接寻找一个“最佳时效时间”,而是建立固溶态、早期时效、峰值时效和过时效的时间窗口,并把相结构、界面状态、局部力学和整体强度放在同一套评价体系中。对HfNbTaTiZr合金而言,550°C时效过程中组织经历了条带、网络、三相纳米结构和后期取向重排,单一时间点难以说明真正的工艺边界。
1. 为什么热处理优化不能只看硬度?
难熔高熵合金的时效过程可能同时改变相分离、纳米畴尺寸、相界面相干性、局部应变和变形模式。硬度或压缩强度升高,可能来自纳米结构强化;但如果界面失配增加、HCP相消失或后期结构重排,也可能带来塑性和稳定性变化。
因此,工艺优化至少要回答四个问题:
-
纳米结构从什么时候开始形成?
-
什么时候达到相对稳定的峰值状态?
-
过长时效是否引起相结构重排?
-
强度提升是否伴随局部剪切化或塑性损失?
2. 固溶—时效工艺如何设计时间矩阵?
论文采用电弧熔炼、固溶和550°C时效。STEM显示,1 h时已出现沿{001}BCC的暗衬度条带,8 h逐步连成网络,32 h后形成边长约13 nm的近方形纳米畴。

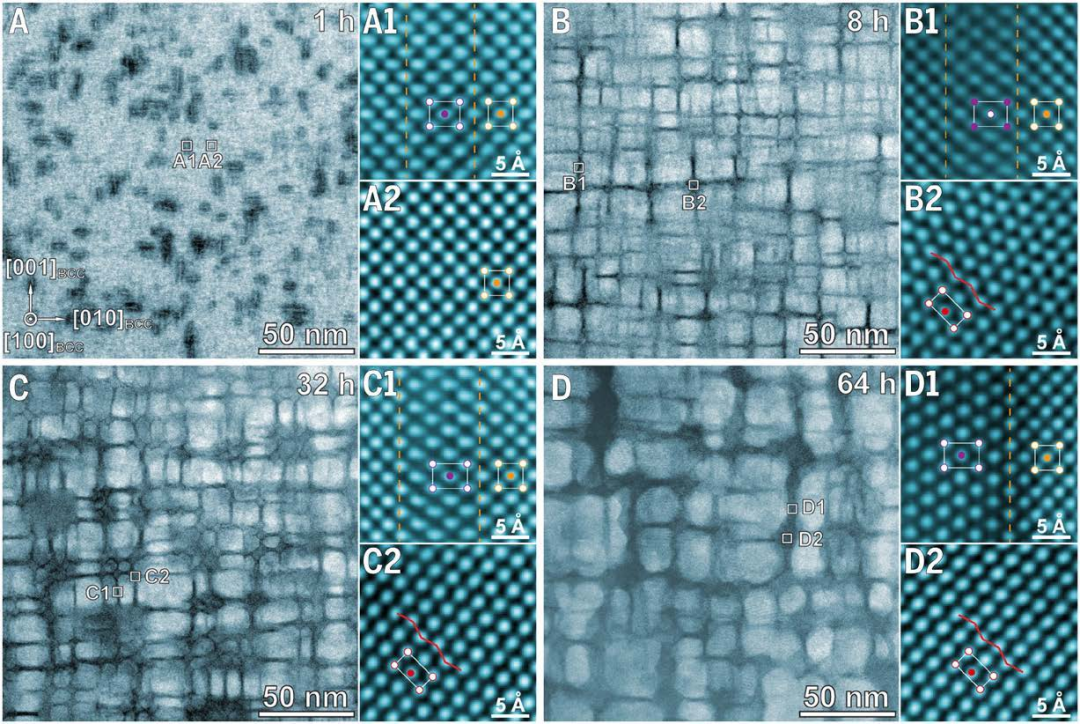

图:早期条带、网络化结构和纳米畴形成构成时效时间窗口的组织证据。
如果目标是优化类似工艺,建议至少设置四类状态:
1.固溶/淬火态:建立初始单相或近单相组织基线;
2.早期时效态:捕捉成分起伏和相分离起点;
3.中期/峰值候选态:观察纳米结构是否连续、细化和稳定;
4.延长时效态:判断HCP消失、FCC/BCC重排或结构粗化边界。
时间点不宜只按固定小时数平均分布,而应围绕组织变化速度加密早期和峰值附近区间。
3. 如何判定“峰值时效”而不是“暂时变硬”?
峰值时效状态应同时满足强度、塑性和组织稳定性要求。论文中,峰值时效样品的压缩屈服强度超过2 GPa,较淬火态提高约80%,仍保留约0.07的压缩塑性应变;微柱压缩中,峰值时效态的变形也更均匀。

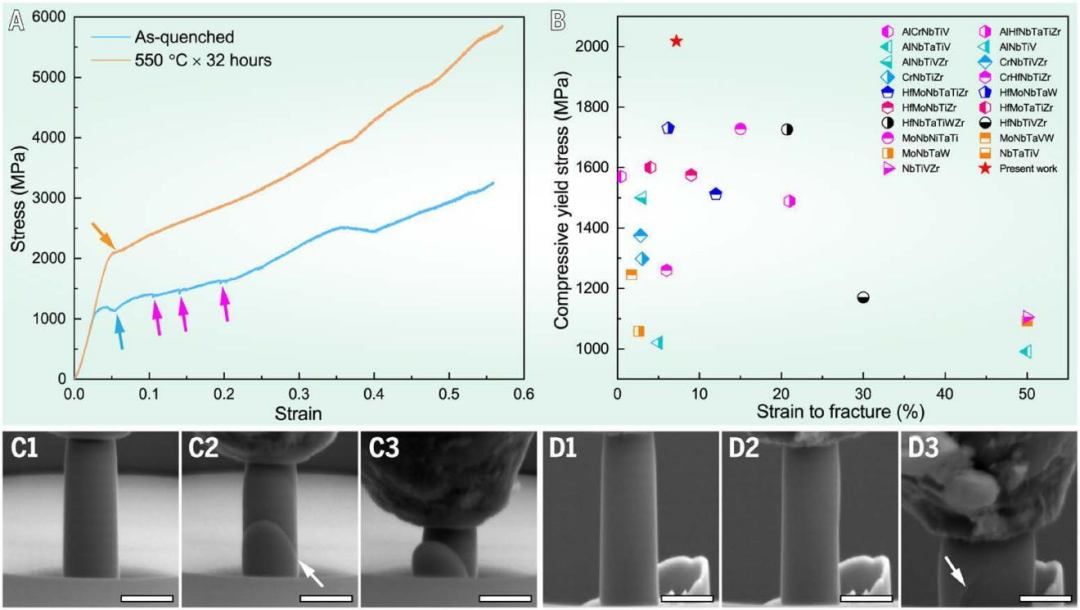

图:压缩曲线、强度对比和微柱形貌可用于确认工艺强化效果。
但强度峰值本身还不够。建议同步检查:
-
纳米畴是否保持细小和连续;
-
BCC/FCC/HCP相是否仍具有合理分工;
-
相界面是否出现明显失配位错;
-
微柱或块体压缩是否出现严重剪切局部化;
-
不同重复样的组织和性能是否具有一致性。
4. 过时效边界如何识别?

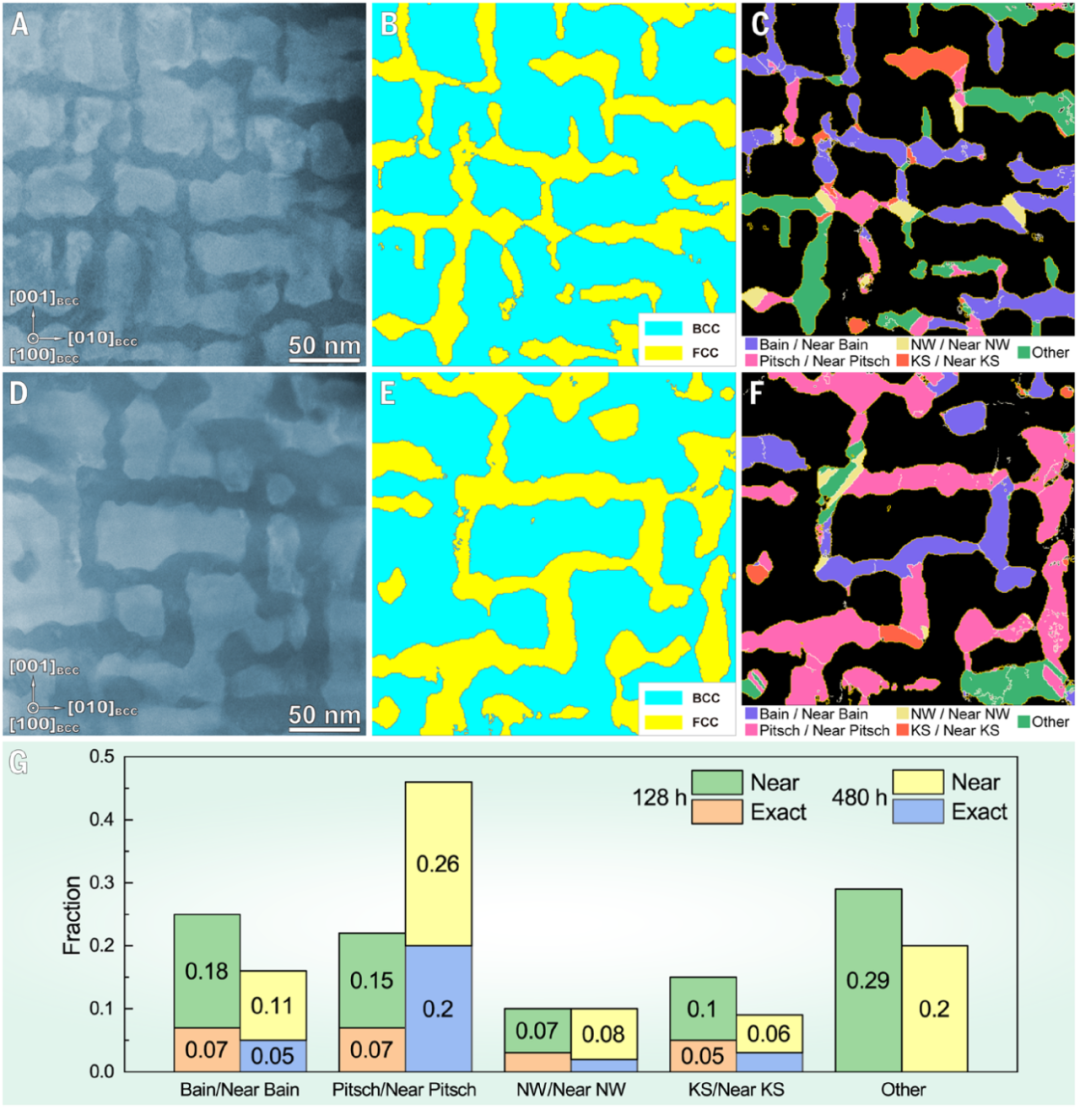

128 h后,早期位于网络节点的HCP相基本消失,FCC网络发生取向重排,同一BCC畴边缘开始被多个FCC晶粒包围,并出现Bain、NW、Pitsch和KS等取向关系。

图:后期相变与取向关系变化可用于识别过时效或结构重排边界。
这类后期变化不一定等同于“完全失效”,但说明工艺窗口已经从纳米结构形成转向相变应变释放和组织重排。若材料的目标是高强度,可能需要避开这一阶段;若目标是热稳定或塑性协调,则需要进一步验证其服役价值。
5. 热处理工艺优化需要哪些测试组合?
组织形成阶段
用STEM观察条带、网络和纳米畴,结合HAADF-STEM/EDS确认相结构和元素分配。
界面稳定阶段
关注全共格界面、局部晶格畸变和失配位错情况,必要时结合应变分析和取向关系。
性能筛选阶段
用微柱压缩或块体压缩比较局部屈服、剪切局部化、强度和塑性。
服役验证阶段
如果材料面向涂层、接头或耐磨场景,可将时效状态与纳米压痕、摩擦磨损和截面组织关联。
科学指南针可围绕固溶—时效时间矩阵、STEM/EDS组织判定、微柱压缩和微区力学测试沟通热处理工艺验证方案;具体温度、时间、样品数量和数据交付形式需结合材料体系确认。
6. 如何形成可用于工艺决策的数据表?
建议每个热处理状态至少记录:
|
类别 |
建议记录内容 |
|---|---|
|
工艺 |
固溶温度、保温时间、冷却方式、时效温度和时间 |
|
组织 |
相组成、纳米畴尺寸、网络连通性、界面状态 |
|
成分 |
BCC/FCC/HCP相元素分配和局部富集 |
|
力学 |
压缩屈服强度、塑性应变、局部屈服和变形形貌 |
|
稳定性 |
延长时效后的相重排、HCP消失和取向变化 |
这样才能把“某个时间点性能最好”转化为“工艺—组织—性能—稳定性”的完整决策依据。
常见问题
550°C和32 h一定是所有HfNbTaTiZr合金的最佳工艺吗?
不能。该条件属于论文研究体系和样品状态,其他熔炼、固溶、尺寸和成分偏差都可能改变时效响应。
热处理优化必须做全部时间点吗?
不必机械增加时间点。应先用少量探索样确定组织变化区间,再在早期、峰值候选和后期重排区域加密测试。
只做压缩测试能找到峰值时效吗?
压缩测试能筛选性能峰值,但不能单独解释纳米结构和界面变化,建议结合STEM/EDS和取向分析。
参考文献
Zhang Y, Li Z, Xie J, et al. Strain-induced fully coherent triphase nanoarchitecture in refractory high-entropy alloys. Science, 2026, 392(6804):1308-1312. DOI: 10.1126/science.aec4995.







您已经拒绝加入团体
