【摘要】 从目标区域定位、FIB制样、加载设计、重复性和后表征五个环节，梳理微柱压缩测试服务的选择要点与交付清单。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给建议：选择微柱压缩测试服务时，不要只问“能不能压出一条曲线”，而要确认服务方是否能完成目标区域定位、FIB柱体制备、加载参数设计、重复性测试和变形后观察。对于晶界、析出相、增材制造异质组织或充氢材料，前处理和定位质量往往决定结果是否可解释。



1. 先判断样品是否适合做微柱压缩

适合的样品通常具有明确的局部组织问题，例如单个晶粒取向差异、晶界或孪晶界传递、析出相富集区、打印组织或热处理组织差异。样品需要能够承受 FIB 制样，并且目标区域在表面或截面上具有可定位性。

首次沟通建议准备：材料牌号或成分、制备工艺、热处理/充氢状态、目标区域照片、样品尺寸、希望比较的变量和需要回答的科学问题。若只提供“测强度”而没有目标区域，服务方案很难避免随机取点。



2. 评价服务方案的五个关键点

目标定位

是否能用 EBSD、SEM 或其他显微信息定位晶粒、界面、孔隙、相区和打印道边界。定位结果应能回溯到原始区域，而不是只给出一个无法复核的柱体编号。

FIB制样

需要关注柱体尺寸、高径比、锥度、顶部平整度、底部边界和离子束损伤控制。对于界面或薄层组织，柱体位置偏移几个微米就可能改变测试对象；对于多孔或粗糙样品，还要提前评估柱体稳定性。

加载设计

加载速率、位移或载荷控制方式、最大位移、是否需要循环加载、是否需要原位观察，都应在测试前确定。不同材料和尺寸不能简单套用同一组参数。

重复性

单根微柱曲线只能说明一个局部位置。若需要比较组织区域或处理状态，应规划多个柱体，并记录每根柱体的几何尺寸、位置、取向和失效形貌。

数据交付

基础交付至少应包括原始载荷—位移数据、柱体尺寸和图像、测试参数、应力—应变换算方法、屈服判定方式以及异常点说明。若项目涉及机制解释，还应安排压缩后 SEM 或 TEM/STEM 观察。



3. 钛合金案例说明了怎样的数据闭环？

钛合金案例采用 FIB 制备微柱，进行原位单轴压缩，并对压缩前后形貌进行对照。这个流程的价值不只是得到最大载荷，而是把柱体的几何、加载过程和变形后状态联系起来。

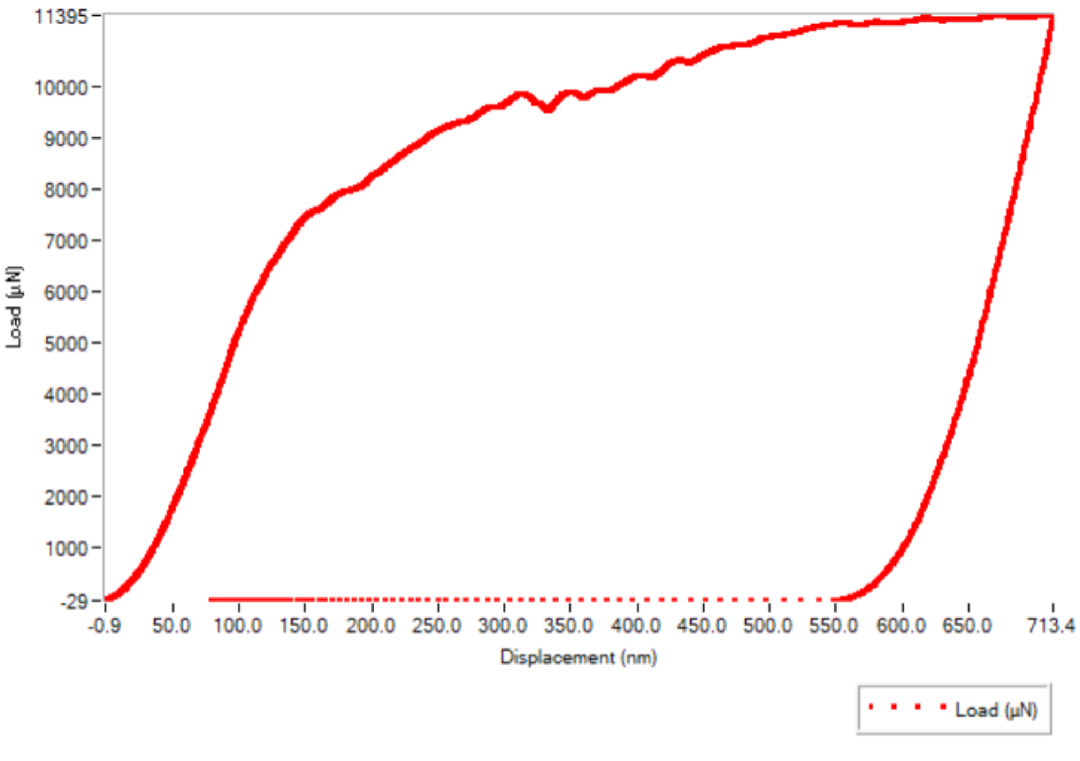

载荷—位移曲线可以进一步换算为应力—应变响应，但前提是柱体有效截面积、位移来源、压头接触和基底边界已经合理处理。服务方如果只发送一张曲线截图，却没有原始数据和换算说明，后续复核和论文作图都会受限。



4. 科学指南针适合如何参与项目沟通？

对于需要把 EBSD 定位、FIB 微柱制备、原位压缩和压缩后显微观察串起来的项目，科学指南针可以作为测试方案沟通和数据交付的服务入口。具体测试可行性仍应根据样品状态、目标区域和所需输出逐项确认。



5. 送样前的检查清单

  • 是否有目标区域的低倍和高倍图像；

  • 是否明确比较变量和需要回答的问题；

  • 是否说明材料状态、热处理、充氢或腐蚀历史；

  • 是否约定柱体数量、几何记录和异常样品处理；

  • 是否约定原始数据、曲线、形貌图和分析说明的交付形式。

如需先了解测试原理，可回看微柱压缩是什么及其应用边界；若项目重点在制样参数和加载流程，可继续阅读FIB微柱制备与原位压缩方案。
