【摘要】 本研究通过热冲击实验结合超声波检测技术，系统分析纤维水泥板在高温条件下的结构退化机制，为建筑材料耐久性评估提供新方法。

研究背景与材料特性

纤维水泥板（FCB）作为一种绿色环保建筑材料，在建筑领域具有广泛应用前景。这种材料能够有效替代天然木材及木质制品（如胶合板或定向刨花板），其独特的性能特点使其特别适合用作新建和翻修建筑的通风外墙覆盖层、内墙装饰板、阳台栏杆面板、基层衬板以及烟囱包覆材料。FCB可采用未处理、油漆或简单浸渍等不同表面处理方式，满足多样化的建筑需求。

纤维水泥制品在建筑中的应用历史已超过百年，最初主要作为波形板或无压管形式的屋顶覆盖材料。现代FCB外墙系统需要面对复杂的环境挑战，包括紫外线辐射、风荷载、冰雹冲击以及温度变化引起的热应力等不利因素。这些环境应力可能导致材料脆化、收缩变形或翘曲等问题，严重影响建筑外观和使用寿命。



热冲击对FCB的性能影响机制

环境应力与材料退化

纤维水泥板在外墙应用中长期暴露于严酷环境条件下，各种气候因素的协同作用会加速材料老化过程。热冲击作为重要的退化诱因，通过产生不均匀的热应力分布，导致材料微观结构发生不可逆变化。

纤维增强机制与失效模式

现代纤维水泥板通常采用纤维素和聚乙烯醇（PVA）纤维作为增强材料，这些纤维材料能够有效承受机械荷载。然而，纤维增强效果的实现需要满足两个关键条件：适当的添加量（通常为5-10%重量比）和在水泥基体中的均匀分散。纤维分布不均匀或质量缺陷会显著影响材料的整体性能。

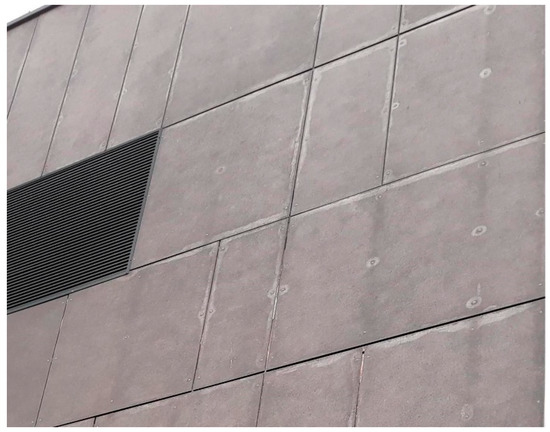

图1. 燃料电池板外墙的一个例子，显示在遭受气候危害十年后受到相当大的损害。



实验设计与研究方法

热冲击模拟实验

本研究在实验室可控条件下模拟热冲击环境，将FCB试样置于230°C的干燥电炉中持续处理3小时，系统研究结构退化过程。实验选取五组不同水泥含量和纤维配比的试样，全面评估材料组成对热稳定性的影响。

多尺度表征技术组合

研究采用多种先进表征手段，从微观到宏观层面系统分析材料性能变化：

微观结构分析

  • ​光学显微镜​：观察纤维在水泥基体中的形态和分布状态

  • ​扫描电子显微镜（SEM）​​：分析纤维-基体界面结构和损伤特征

  • ​X射线显微断层扫描​：三维可视化材料内部结构变化

力学性能测试

  • ​弯曲试验​：测定断裂模数和弯曲功（Wf）

  • ​弹性性能评估​：量化材料刚度退化程度

无损检测技术应用

超声波检测（UT）作为重要的无损评估方法，在研究中发挥关键作用：

  • ​纵波波速（cL）测量​：敏感反映材料内部结构变化

  • ​现场监测适用性​：为实际工程应用提供技术支撑



结果与讨论

热降解过程分析

热处理过程中观察到明显的纤维碳化现象，这是纤维结构脱氢反应的结果。纤维素纤维和PVA纤维在热处理后均呈现棕色变化，表明发生了化学结构转变，残余物主要为深色的结构碳。

力学性能退化规律

实验结果表明，纤维水泥板的微观结构和力学性能随温度升高呈现系统性下降趋势。不同配比的试样表现出差异化的退化行为，证实材料组成对热稳定性具有重要影响。

超声波检测灵敏度

所有热处理试样均观察到超声波波速cL的降低，损失幅度在2%到20%之间，具体数值取决于FCB的材料组成。这一发现证实UT方法对纤维水泥板降解过程具有足够的检测灵敏度。



技术创新与研究价值

方法学创新

本研究建立了完整的热冲击退化评估体系，将传统力学测试与先进无损检测技术有机结合，为建筑材料耐久性研究提供了新的技术路线。

工程应用意义

研究成果对建筑外墙系统的设计、施工和维护具有重要指导价值，特别是在气候严酷地区的建筑应用方面。



结论与展望

本研究通过系统实验揭示了纤维水泥板在热冲击作用下的结构退化机制，主要获得以下结论：

1.热冲击导致纤维增强材料发生碳化反应，是性能退化的主要机制

2.材料组成对热稳定性具有决定性影响，优化配比可提高耐久性

3.超声波检测技术对FCB退化过程具有良好监测能力，适合现场应用

未来研究可重点关注以下方向：

  • 长期自然老化与加速实验的相关性研究

  • 多因素耦合作用下的材料退化机制

  • 新型耐热纤维材料的开发与应用

  • 无损检测技术的标准化和工程化应用

本研究建立的实验方法体系和获得的基础数据，为纤维水泥板在建筑领域的科学应用提供了重要技术支撑。



​参考文献

1.Ranachowski, Z.; Ranachowski, P.; Dębowski, T.; Gorzelańczyk, T.; Schabowicz, K. Investigation of Structural Degradation of Fiber Cement Boards Due to Thermal Impact. Materials 2019, 12, 944. https://doi.org/10.3390/ma12060944.



科学指南针在全国建立32个办事处和20个自营实验室，拥有价值超2.5亿元的高端仪器。检测项目达4000+项，覆盖材料测试、环境检测、生物服务、行业解决方案、模拟计算等九大业务。累计服务2500+个高校、科研院所及8000+家企业，获得了100万科研工作者的信赖。



免责声明：部分文章整合自网络，因内容庞杂无法联系到全部作者，如有侵权，请联系删除，我们会在第一时间予以答复，万分感谢。
