线切割技术原理与应用全面解析：从基础到创新的深度指南

线切割技术作为现代制造业的重要加工方法，在精密加工领域发挥着关键作用。本文系统介绍线切割技术的基本原理、工艺特点、应用领域及发展趋势，为相关行业提供全面的技术参考。

线切割技术基本原理

线切割是一种特种加工技术，利用连续移动的细金属丝（通常为钼丝）作为工具电极，通过电火花放电原理对导电材料进行精确切割。该技术主要适用于硬质合金、淬火钢、不锈钢等高硬度、高韧性材料的加工，在模具制造、航空航天等领域具有不可替代的作用。

核心技术机理：

• 电极丝与工件之间保持微细放电间隙

• 脉冲电源产生高频放电火花

• 瞬时高温使工件材料局部熔化和气化

• 工作液及时冷却和排屑，保证加工连续性

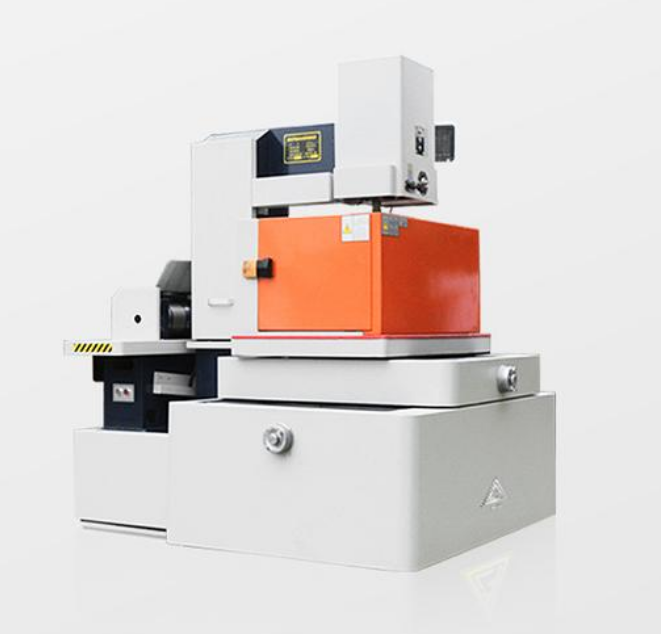

图1. DK7735线切割机床^[1]

工作液系统与技术要点

线切割液是保证加工质量的关键因素，具有冷却、润滑、清洗和防锈四大功能。根据成分不同，主要分为两大类：

水基工作液特点：

• 冷却性能优异，环保性好

• 润滑性相对较差

• 适合高速切割加工

• 常见类型包括水基快走丝线切割液

油基工作液特点：

• 润滑性能出色，加工稳定

• 环保性和安全性有待提升

• 适合高精度加工要求

• 包括乳化型工作液等品种

线切割技术显著特点

材料适用性广

凡是导电材料均可加工，特别适合超硬材料、硬质合金、淬火材料、不锈钢等韧性材料，以及各类磁钢等脆性材料。

加工精度高

采用精密滚珠丝杠传动系统，配合高精度导向机构，确保加工精度可达±0.005mm，满足精密零件加工要求。

表面质量优异

由于电极丝极细（通常0.03-0.35mm），单位面积压力小，加工表面粗糙度可达Ra0.8μm，且无宏观变形。

复杂形状加工能力

支持锥度加工和四轴联动加工，可完成复杂三维曲面、异形孔槽等精密零件的加工。

实际操作技巧与工艺优化

电极丝选择与管理

• 根据材料厚度选择合适丝径（0.10-0.30mm）

• 保持适当张力（8-15N），避免断丝

• 定期更换电极丝，保证放电稳定性

加工路径规划

• 采用最优切割路径，减少空行程

• 合理设置切入切出点，避免接刀痕

• 运用编程技巧提高加工效率

参数优化调整

• 根据材料厚度、硬度调整电参数

• 优化脉冲宽度、间隔时间

• 合理设置加工速度与精度平衡点

工作液维护

• 定期检测浓度和清洁度

• 及时过滤杂质，保持性能稳定

• 按规定周期更换工作液

行业应用与典型案例

模具制造领域

• 精密冲压模具型腔加工

• 塑料模具异形孔位切割

• 压铸模具流道系统加工

航空航天领域

• 发动机叶片气膜孔加工

• 航天器结构件精密切割

• 特种材料异形零件加工

精密机械领域

• 硬质合金刀具开槽

• 微细零件精密加工

• 特殊材料切割成型

技术发展趋势与创新方向

智能化发展

引入人工智能和大数据技术，实现自适应加工、智能参数优化、故障预警等智能化功能。

高效化提升

通过新型电极材料、高效工作液研发，提升加工效率，降低生产成本。

精密化进步

采用纳米级精度控制、在线测量补偿等技术，满足微细加工和超精密加工需求。

环保化转型

开发可生物降解工作液，完善废液处理系统，推动绿色制造理念落地。

科学指南针线切割测试服务

针对线切割加工质量检测需求，科学指南针检测平台提供专业的技术服务：

检测项目：

• 加工精度检测与评定

• 表面粗糙度测量分析

• 材料微观组织观测

• 加工缺陷诊断分析

服务优势：

• 先进检测设备与技术团队

• 标准化检测流程与方法

• 定制化测试与分析方案

• 权威检测报告与技术支持

平台致力于为制造企业提供可靠的检测服务，助力产品质量提升和技术创新。

参考文献：[1] DK7735线切割机床, 江苏方正数控机床有限公司.
