【摘要】 本文通过原位高温环境扫描电镜（HT-ESEM）研究UC氧化过程，揭示两种氧化路径及爆炸性转化机制。科学指南针提供专业材料表征服务，支持高温原位测试。【科学指南针·材料分析】

【科学指南针·材料分析专题】通过原位高温环境扫描电子显微镜（HT-ESEM）对烧结UC碎片的氧化过程进行研究，揭示了在723–848K温度和10–100Pa氧气环境中UC向UO2及UO2向U3O8转化的形态变化机制。本研究明确了两种典型氧化路径，为核材料行为分析提供重要参考。



实验方法与条件

研究采用原位HT-ESEM技术，在可控温度（723–848K）和氧气分压（10–100Pa）条件下观察UC氧化过程。通过图像分析追踪样品面积膨胀和裂纹扩展行为，并结合高分辨透射电镜（HRTEM）对氧化产物进行表征。

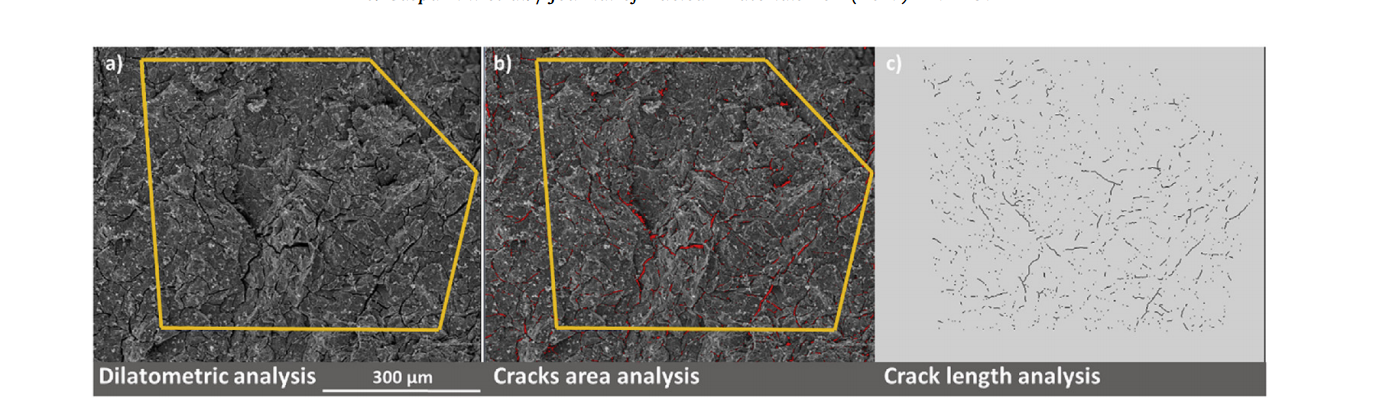

图1展示723K、10Pa氧气环境中UC碎片的SE图像分析结果，黄色区域为膨胀与裂纹追踪区域，骨架化处理用于量化裂纹长度。



两种氧化路径的对比分析

路径一：非爆炸性氧化（UC→UO2）

在723K、25Pa氧气条件下，UC氧化过程分为三个阶段：

1.诱导期：仅表面UC颗粒发生氧化反应；

2.面积扩张期：样品面积扩大，伴随裂纹形成与扩展；

3.稳定期：裂纹扩展停止，总裂纹长度趋于稳定。

该路径下氧化产物以UO2为主，样品膨胀符合对数增长规律，时间常数t1为740±49秒。

路径二：爆炸性氧化（UC→UO2→U3O8）

在723K（50Pa氧气）或773–848K（10–100Pa氧气）条件下，氧化过程呈现爆炸性特征：

1.瞬时膨胀：氧气进入反应室后样品面积指数级增长；

2.裂纹网络化：裂纹以网状扩展，导致氧化层碎裂；

3.爆米花状转变：UO2向U3O8转化伴随自蔓延高温合成（SHS）反应，蔓延速度达150–500±50mm/s。

HRTEM分析表明U3O8晶体优先沿[001]方向生长，爆炸路径时间常数t1为470±14秒。



氧化机制的理论模型

研究提出UC氧化理论模型（图9），区分两种路径：

  • 路径1：温和氧化，形成致密UO2层；

  • 路径2：高氧化速率导致样品碎裂，增加反应表面积，引发SHS反应。

爆炸性路径的触发与样品临界状态相关，高氧化速率下裂纹指数增长是关键诱导因素。



科学指南针材料表征服务支持

科学指南针平台提供高温原位表征技术支持，涵盖核材料、陶瓷等高温氧化行为研究。服务特色包括：

  • 先进设备：兼容HT-ESEM、HRTEM等原位分析平台；

  • 专业团队：提供实验设计、数据解读一站式解决方案；

  • 定制化方案：针对易燃、易氧化样品设计安全检测流程。

如需高温氧化行为研究或材料表征服务，可联系科学指南针技术支持团队获取定制方案。【科学指南针·服务入口】



科学指南针以分析测试为核心，提供材料测试、环境检测、生物服务、模拟计算、科研绘图等多项科研产品，累计服务2500+个高校、科研院所及8000+家企业，获得了100万科研工作者的信赖。始终秉持“全心全意服务科研，助力全球科技创新”的使命，致力于为高校、院所、医院、研发型企业等科研工作者提供专业、快捷、全方位的服务。



免责声明：部分文章整合自网络，因内容庞杂无法联系到全部作者，如有侵权，请联系删除，我们会在第一时间予以答复，万分感谢。
