一、引言

3C‑SiC 在高端半导体、激光系统、空间光学、核工程等领域不可替代。其硬脆特性使纳米可加工性成为行业痛点，原位观测是揭示变形机制的关键手段。



二、实验方法与技术路线

1.SEM 原位纳米切削：集成切削平台实现纳米尺度切削与实时观测。

2.切削力原位检测：基于图像处理计算刀具挠度，不确定度＜1 mN。

3.多技术表征：EBSD、TEM、AFM 协同完成结构与性能分析。

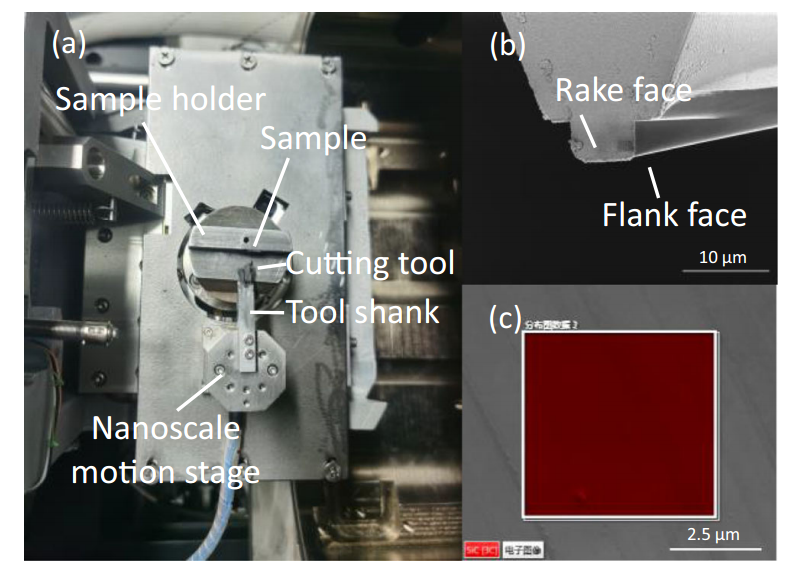

图 1 实验装置。(a) SEM 中集成的纳米切削台。(b) 金刚石切削刀具的形貌。(c) 3C-SiC 样品的 EBSD 图案[1]



三、实验结论

1.验证 SEM 图像处理用于原位切削力测量的可行性。

2.比切削能在塑性去除主导下约92 GPa，随切削深度减小而升高。

3.21 nm切深可实现光滑表面，延性去除占主导。

4.本实验条件下高压相变（HPPT） 为主要延性变形机制。



四、应用与服务

科学指南针面向科研与工业客户提供：

  • SEM 原位纳米切削测试

  • 硬脆材料加工性能评价

  • EBSD/TEM/AFM 微观表征

  • 半导体陶瓷材料检测



五、结论

SEM 原位纳米切削为 3C‑SiC 加工机理研究提供可靠方法；尺寸效应与高压相变共同决定纳米加工行为，为精密制造提供理论与数据支撑。
