KAM 图怎么看？EBSD 结合 HR-DIC 分析局部应变

在金属压缩变形研究中，KAM 图是 EBSD 体系下分析晶体局部状态的常用图谱，很多科研人员都会疑惑：KAM 图是否可以直接代表材料的真实局部应变？结合 AZ31 镁合金的研究案例可以明确：KAM 能够反映晶体内部的局部错配程度，但无法单独替代 HR-DIC 完成真实局部应变的判定，二者联合使用才是解析应变分布的标准方式。

KAM 图能不能等同于真实局部应变？

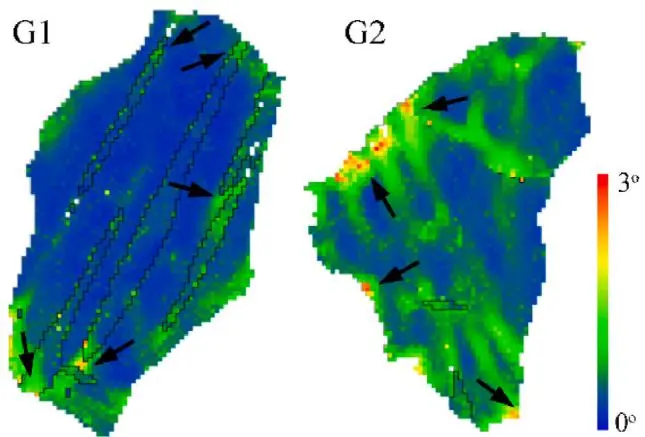

图：KAM 图显示孪晶主导晶粒中的局部错配主要集中在孪晶尖端附近。该结果说明 KAM 可作为局部错配分析工具，但不能单独替代 HR-DIC 对真实局部应变的判断。

开展应变分析时，大家经常提出这个问题：KAM 图可以直接用来判断金属真实局部应变吗？KAM 全称为内核平均取向差，通过 EBSD 数据计算生成 KAM 图，主要用于表征晶粒内部的取向梯度、局部晶格错配与塑性变形累积程度。

晶格错配和力学层面的真实局部应变属于两个不同概念，因此仅依靠 KAM 图，无法精准判定材料真实的局部应变状态。

HR-DIC 与 EBSD 在局部应变分析中分别起什么作用？

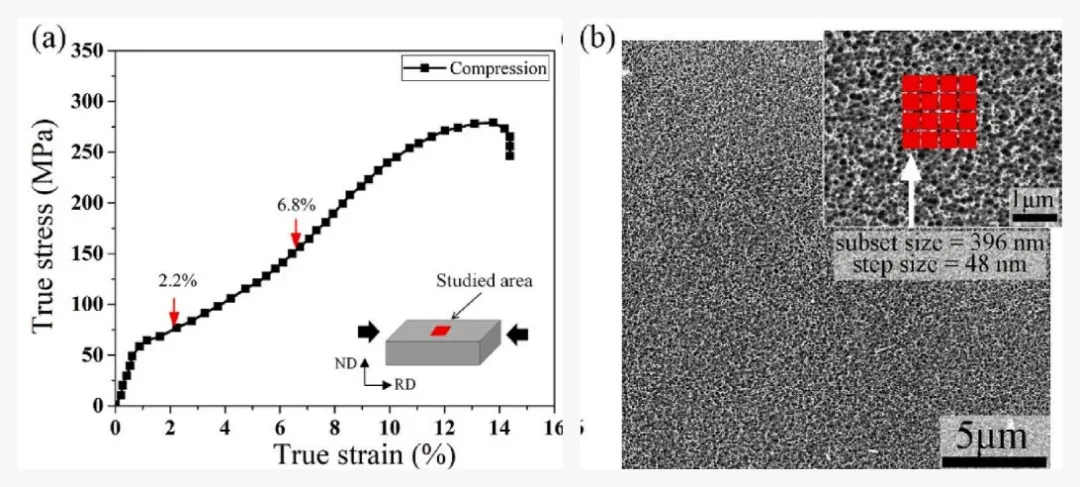

图：HR-DIC 局部应变表征基础图。HR-DIC 可直接测量亚微米尺度局部应变场，EBSD 则提供晶粒取向、孪晶类型和组织边界信息。

EBSD 与 HR-DIC 是局部应变分析中互补的两类技术。EBSD 依托 KAM 图、晶界图、孪晶分布图等数据，分析晶体结构、晶格错配、孪晶行为、晶界特征等微观信息，解释变形发生的内在结构诱因；HR-DIC（高分辨率数字图像相关法）则专注于表征材料在外力作用下产生的真实位移与应变场，可量化不同区域的应变大小。

两类技术各司其职，结合分析才能完整还原金属材料的变形全过程。

镁合金压缩变形中局部应变为什么不均匀？

KAM 图与局部应变分析适用于研究金属材料压缩、拉伸等塑性变形行为，重点分析应变在晶粒内部、孪晶片层、晶界位置的分布规律。尤其适用于存在孪晶演化的镁合金、锌合金等材料，可区分滑移、孪晶两种变形方式对应的变形特征，广泛应用于变形机制研究、材料力学性能分析等科研工作。

结合 AZ31 镁合金压缩实验数据可知：由 {10-12} 拉伸孪晶主导的区域，内部局部应变相对均匀；而以基面滑移为主要变形方式的晶粒，应变会沿着滑移带呈现明显的高低起伏，这是应变分布不均的核心原因之一。

孪晶变体和晶界兼容性如何影响应变传递？

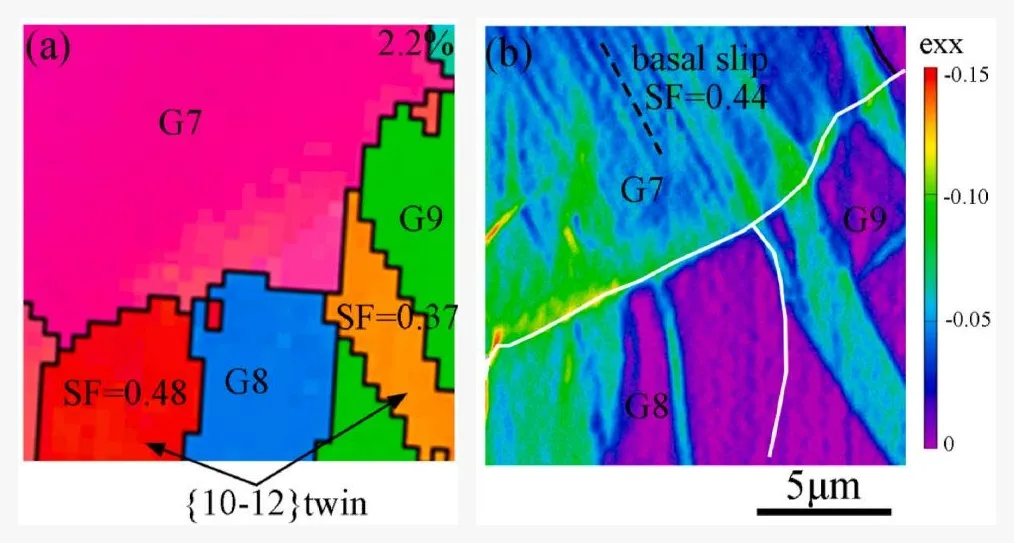

图：晶界附近滑移—孪晶应变传递的 EBSD 识别结果。较高 m′ 条件下，相邻晶粒之间更容易发生应变协调，说明晶界兼容性会影响局部应变传递。

在镁合金变形体系中，OP、MP、PP 等不同孪晶变体组合会引发孪晶交叉现象，进而造成局部应变集中。同时，通过 EBSD 计算得到的 m′值可以评判晶界兼容性，晶界兼容性的差异，会直接改变应变在晶界两侧的传递效率。

孪晶变体类型、晶界兼容性、滑移与孪晶的交互作用，多重因素叠加，最终造成了金属材料整体局部应变分布不均匀的现象。

做 KAM 图与局部应变分析时怎么选择服务平台？

想要做好 KAM 图解读与局部应变分析，在选择测试服务平台时，需要重点考察几项能力。第一，是否具备成熟的 EBSD 测试与 KAM 数据分析经验；第二，技术团队能否协助区分晶格错配与真实应变，解读图谱背后的变形机制；第三，能否结合孪晶、晶界、织构等数据做综合关联分析；第四，输出的数据与图谱格式，是否便于后续整理为科研资料。

科学指南针在 KAM 与应变分析中的支持能力

科学指南针可围绕 EBSD 测试、KAM 图、IPF 图、晶界图等结果提供测试与图谱解读支持；若研究需要结合 HR-DIC，应在实验方案阶段进一步确认配套测试条件。平台依托成熟的 EBSD 测试体系，结合金属变形理论提供解读思路，帮助科研人员理清晶格错配、孪晶行为、晶界作用与局部应变之间的关联，适配镁合金等变形材料的深度机制研究。

FAQ

1.KAM 图可以直接用来判断金属真实局部应变吗？

答：不可以，KAM 反映晶格局部错配，需结合 HR-DIC 才能完成真实局部应变的分析。

2.镁合金孪晶区和滑移区的局部应变有什么差异？

答：孪晶主导区域应变分布均匀，滑移主导晶粒的应变会沿滑移带出现明显起伏。

3.哪些因素会造成金属材料局部应变集中？

答：不同孪晶变体组合引发的孪晶交叉、晶界兼容性差异，都是造成局部应变集中的重要原因。

核心结论

1.KAM 图用于表征晶体局部晶格错配，需搭配 HR-DIC 技术，才能全面完成金属材料局部应变的分析工作。

2.镁合金压缩变形中，变形方式、孪晶变体、晶界兼容性共同决定了局部应变的分布状态。

原文题目：Study on the compressive deformation behavior of a basal textured AZ31 magnesium alloy from the perspective of local strain

从局部应变视角研究基面织构 AZ31 镁合金的压缩变形行为

期刊名称：Materials Science and Engineering: A

DOI号：10.1016/j.msea.2022.143080
