水凝胶细胞毒性为什么翻车？从pH、渗透压、灭菌残留到溶胀效应的排查指南

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

典型问题

“文献里同样的水凝胶配方没有毒，我做出来细胞却死了一大片。”

遇到这种情况，不要急着否定材料配方。水凝胶细胞毒性实验中，pH漂移、渗透压变化、灭菌残留、未交联单体、溶胀吸水和直接接触压迫，都可能让结果看起来像“材料有毒”。

翻车原因一：未交联单体残留

水凝胶常由单体、交联剂、引发剂或功能化大分子构成。如果交联不完全或清洗不足，残留小分子会进入浸提液，对细胞造成明显影响。

排查建议：

- 增加PBS清洗次数；

- 延长预溶胀或换液；

- 比较清洗前后浸提液毒性；

- 记录交联时间、光强、引发剂浓度或反应条件。

翻车原因二：pH漂移

水凝胶浸提液放置后可能出现pH偏酸或偏碱。细胞实验中，如果浸提液没有调回7.2-7.4，细胞活力下降可能来自培养环境变化，而不是材料本身。

建议做法：

- 浸提后先测pH；

- 用于细胞前调回7.2-7.4；

- pH变化明显时，单独设置pH对照；

- 不要把放置过久、颜色变化明显的浸提液直接用于细胞。

翻车原因三：渗透压异常

部分合成高分子水凝胶，尤其是PEG相关体系，可能改变培养液渗透压。细胞对渗透压变化非常敏感，结果可能表现为细胞皱缩、变圆、脱落或活力下降。

可行方案：

- 设置100%、50%、25%浸提液梯度；

- 观察毒性是否随稀释减弱；

- 结合细胞形态判断是否存在渗透压应激；

- 必要时检测渗透压。

翻车原因四：灭菌残留

UV、酒精、环氧乙烷或其他灭菌方式都可能引入残留影响。尤其是酒精浸泡后如果没有充分挥发和清洗，残留溶剂可能迅速影响细胞。

建议：

- 灭菌方式要与水凝胶稳定性匹配；

- 酒精处理后充分挥发并清洗；

- UV处理应避免造成材料降解；

- 易吸水水凝胶需考虑灭菌过程中的溶剂吸附。

翻车原因五：溶胀效应

水凝胶像海绵一样吸水时，可能改变培养基体积、营养物质浓度和血清比例。细胞可能不是“被毒死”，而是因为培养条件被材料改变而状态变差。

解决方式：

- 正式实验前预溶胀6-12小时；

- 记录溶胀前后质量或体积变化；

- 对强吸水材料优先采用浸提液法；

- 谨慎使用直接接触法。

翻车原因六：直接接触法选错材料

直接接触法适合表面稳定、平整、不明显变形的凝胶。如果是温敏凝胶、脆性凝胶或容易掉渣的材料，培养过程中可能发生变形、崩解或压迫细胞，导致假阳性毒性。

诊断流程：先按这5步查

1. 查预处理：是否预溶胀、是否PBS清洗3-5次；

2. 查浸提液：pH是否7.2-7.4，是否过滤；

3. 查浓度：是否设置100%、50%、25%梯度；

4. 查灭菌：是否有酒精、UV或其他残留影响；

5. 查方法：当前材料是否真的适合直接接触。

用什么实验验证？

- CCK-8：给出细胞活力定量结果；

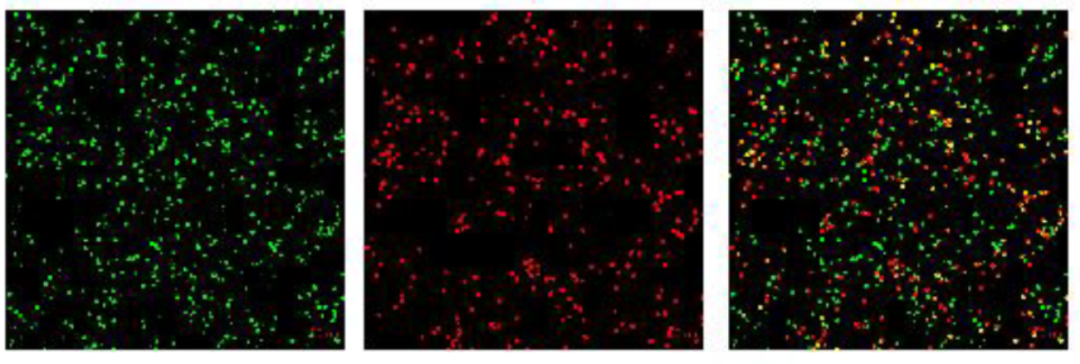

- 活死染色：观察细胞是否大面积死亡；

- 细胞形态观察：判断皱缩、脱落、团聚或铺展异常；

- Phalloidin/DAPI：观察细胞骨架和铺展；

- ELISA炎症因子：如IL-6、TNF-α，用于进一步评价炎症相关反应；

- SEM：观察水凝胶表面形貌，辅助解释细胞黏附差异。

如果你的水凝胶细胞毒性结果与文献不一致，可以把配方、交联方式、清洗步骤、浸提比例、pH、细胞类型、CCK-8结果和荧光图发给科学指南针，由工程师协助判断是材料问题、制备问题还是实验体系问题。
