TOF-SIMS 全称飞行时间二次离子质谱，对应的材料表征测试服务，是针对材料＜2nm 纳米表层、界面痕量分子、三维分层结构开展的高端表面分析相关科研检测工作，常规包含质谱定性、二维 Mapping 面扫、三维深度剖析三类测试模式，可搭配样品预处理、图谱解析、论文机理分析参考等配套支持内容，适配新能源、催化、半导体、高分子等方向科研人员补充界面研究相关数据；在有相关检测需求时，可以了解科学指南针的 TOF-SIMS 相关表征业务。

开展材料相关科研工作时，不少研究者常会遇到共性问题：SEM-EDS 仅可获取微米尺度整体元素信息，XPS 分析深度集中在 5~10nm 区间，针对超薄钝化层、电极 SEI 膜、微量杂质、有机分子界面分布难以提供分子层面依据，容易出现论文界面论述论据单薄、返修时被审稿人追问表层细节的情况，TOF-SIMS 材料表层表征可对该类研究缺口形成补充。

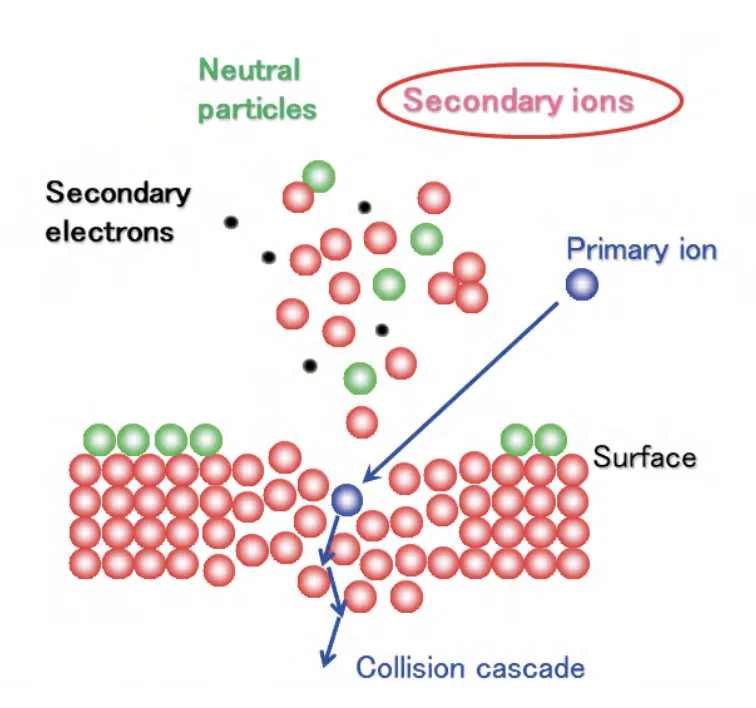

TOF-SIMS原理图



一、TOF-SIMS 表征常见三类测试内容

完整的 TOF-SIMS 材料表征测试可根据研究需求单独预约单一模式，也可组合开展测试，三类主流检测方向如下：

1.质谱定性测试

用于解析样品表层未知成分、有机分子碎片、官能团、同位素信息，识别表面杂质、改性分子、副反应产物，适合课题前期界面成分初步探究。

2.二维 Mapping 面扫测试

具备纳米级微区化学成像能力，能够呈现金属离子、非金属官能团、污染物在样品表面的分布富集情况，可定位单颗粒、缺陷位点、局部腐蚀区域，Mapping 分辨率可达 0.07μm。

3.三维深度剖析测试

借助离子束逐层溅射采集深度方向信号，生成成分随溅射时间变化的梯度曲线，可重构三维成分分布情况，多用于多层薄膜、电池 SEI 膜、涂层界面、固固接触界面研究，直观体现组分沿深度方向的变化规律。

配套可对接的相关内容包含正负离子模式同步采集、FIB-SEM-Raman-TOF-SIMS 多设备联用检测、原始测试数据交付、谱图基础处理、论文相关数据分析答疑，对于缺少该类测试经验的师生具备参考价值。



二、适合选用 TOF-SIMS 表征的科研场景

1.新能源储能领域：水系锌电池、锂电池 SEI 膜、电极界面盐结晶、电解液添加剂界面吸附机理相关研究；

2.催化与表面科学领域：海水电解电极表面原位重构、催化剂表面磷氧卤素类元素分布、氯离子腐蚀抑制机理探究；

3.半导体与薄膜材料领域：超薄钝化膜、晶圆表层痕量掺杂、多层涂层界面分层溯源分析；

4.高分子、生物材料领域：药物涂层分子分布、聚合物界面组分迁移、生物材料表层官能团表征；

5.金属腐蚀防护领域：金属表面氧化层、缓蚀剂分子吸附行为、微量腐蚀产物痕量检测。

依托＜2nm 表层分析区间、ppm/ppb 级痕量检出下限、可覆盖 H~U 全元素及同位素识别的技术特点，TOF-SIMS 在 Advanced Materials、Carbon Energy 等期刊发表的界面主题论文中应用较为普遍，可补充界面机理相关论据。



三、选择 TOF-SIMS 测试平台可重点参考的因素

1.仪器配置情况：可关注是否配置 IONTOF M6、PHI nanoTOF Ⅱ、PHI nanoTOF 3 等主流商用机型，仪器的空间分辨率、质量分辨率参数，会对最终数据质量及后续论文解析产生影响；

2.项目实测积累：具备较多样品实测案例，覆盖多类材料体系，工作人员可提前识别样品潜在测试难点与风险；

3.配套服务完整性：可衔接样品预处理、真空封装建议、特殊样品评估、数据解读、论文返修思路参考等相关内容；

4.标准化送样管理：具备清晰的粉末、块体、易氧化吸湿类样品尺寸、包装、干燥相关要求说明，有助于降低样品上机失败概率；

5.多表征联用承接能力：可对接 FIB 原位截面制备、多种表征同步上机需求，便于一次制样获取形貌、晶体、化学、分子多维度信息。

结合以上筛选参考维度，有 TOF-SIMS 表征测试需求的科研人员可了解科学指南针相关业务，平台积累 7000 + 份 TOF-SIMS 样品实测案例，配置主流飞行时间二次离子质谱设备，拥有从业 20 年以上的工程师对接相关工作；可围绕测试方案沟通、样品寄送指导、上机检测、数据整理、论文数据分析参考等环节提供对应配套支持，适配高校课题组、企业研发、硕博论文表征等多种使用场景的检测需求。



四、TOF-SIMS 常规测试流程

1.需求沟通：说明研究方向、样品类型、想要获取的分析信息（定性 / 成像 / 深度剖析），由工作人员配合梳理适配的测试方案；

2.样品制备：对照送样规范完成干燥、密封处理，块体样品常规参考尺寸≤11mm×11mm×5mm，粉末样品一般建议不少于 50mg；

3.样品寄送：采用玻璃瓶或高纯铝箔包裹样品测试面，尽量规避塑料袋、胶带接触测试区域，磁性相关样品需要提前主动说明；

4.上机检测：结合研究需求选定正负离子采集模式，完成质谱、Mapping 或深度剖析数据采集；

5.数据交付：提供原始质谱图谱、Mapping 成像图、深度梯度变化曲线，附带基础的数据解读说明内容；

6.论文辅助参考：针对返修疑问，可沟通数据对应的机理论述思路，补充图谱分析逻辑参考。



常见问题

1.TOF-SIMS 测试适合哪些样品？

2.TOF-SIMS 数据能不能用于论文机理分析？

3.哪里可以做 TOF-SIMS 表征测试？



FAQ：

1.Q：TOF-SIMS 测试能做绝对定量分析吗？

A：该技术一般以定性、半定量分析为主，如果需要精准绝对定量，通常需要匹配同基体标准样品完成校准曲线建立；常规界面机理研究，采用不同条件下信号相对强度对比，大多可以满足论文分析使用需求。

2.Q：深度剖析图谱溅射时间和实际总机时不一致是什么原因？

A：深度剖析采用溅射、分析交替循环模式，图谱横坐标仅统计有效溅射时长；整体上机耗时包含腔体抽真空、参数调试、循环采集等步骤，该现象属于常规情况。

3.Q：有机材料可以开展 TOF-SIMS 测试吗？

A：TOF-SIMS 对有机、无机材料均具备适配性，可识别聚合物分子碎片、药物相关官能团等表层有机组分信息。



核心结论：

TOF-SIMS 材料表征依托＜2nm 纳米表层分析、ppm/ppb 级痕量检测、三维界面组分重构的技术特点，可为新能源、催化方向界面类论文补充机理论据；筛选测试平台时可重点关注仪器型号、实测经验、配套解读能力，有助于减少测试返工，有助于增强数据关联性。
