你刚做完一批 DMM小鼠模型的膝关节切片，HE 染色、Safranin O/Fast Green 染色都拍了，OARSI 评分也出来了——软骨退变评分组间差异不大，P 值卡在 0.05 边缘。你松了口气，准备收数据写文章。但你有没有回头看过同一批样本的 Micro-CT 图像？软骨下面的骨结构，可能正在讲一个完全不同的故事。

这是很多骨关节炎研究者反复遇到的场景：组织学评分差异不大，但骨结构明显不同。传统 OA 评价体系围绕软骨退变展开，软骨下骨的结构改变却常被忽略。而 Micro-CT 骨关节炎检测恰恰补上了这块拼图——软骨下骨重塑、骨硬化、骨赘形成，这些骨结构层面的变化同样是 OA 的重要表型，也是药物疗效验证的关键指标。

Micro-CT 骨关节炎检测是一种利用高分辨率 X 射线三维成像技术，对骨关节炎（OA）动物模型的软骨下骨结构进行无损定量分析的方法。它从胫骨平台软骨下骨、软骨下骨板（SBP）、软骨下松质骨（STB）和骨赘 4 个维度系统评价 OA 骨结构变化，能发现传统组织学切片和 OARSI 评分难以捕捉的骨微结构重塑信息。在 DMM、ACLT、MMT、MIA 等常见 OA 动物模型中，Micro-CT 可量化 BV/TV、Tb.Th、Tb.N、Tb.Sp、SMI、Conn.D、BMD 等参数，是 OA 评价体系中组织学方法的重要互补工具。

这项技术能在不破坏样本的前提下，对关节骨结构做三维定量分析，回答组织学方法难以触及的问题。接下来想聊的就是几个事：Micro-CT 到底能帮你看什么？该分析哪些部位？选哪些参数？不同阶段的数据怎么读？

关键要点

• 软骨下骨结构改变是 OA 的重要表型，仅靠 HE 染色和 OARSI 评分会遗漏骨微结构信息

• Micro-CT 可从胫骨平台软骨下骨、软骨下骨板（SBP）、软骨下松质骨（STB）、骨赘 4 个维度系统评价 OA 骨结构变化

• SBP 和 STB 必须分开设置 ROI 分析，混合取值会互相抵消、掩盖真实变化

• 早期 OA 以骨吸收为主（BV/TV↓、Tb.Sp↑），中晚期以骨硬化为主（BV/TV↑、BMD↑、骨板增厚、骨赘↑），需结合模型时间点解读

• DMM、ACLT、MMT、MIA 等常见 OA 动物模型均可通过 Micro-CT 评价软骨下骨变化，胫骨平台内侧是最常用的分析区域

骨关节炎为什么需要 Micro-CT？传统方法的盲区

组织学方法的局限性

说到 OA 评价，大多数实验室的标准流程是这样的：取关节、脱钙、包埋、切片、HE 染色看形态、Safranin O/Fast Green 染色看蛋白多糖丢失、最后按OARSI 评分系统给软骨退变打分。这套流程成熟、规范，文章里也认可。

但它有一个结构性短板——它是二维的。

组织学切片只能看到某个切面上的软骨和紧邻的骨组织。你想知道整段胫骨平台软骨下骨的三维微结构变化？切片给不了答案。你想量化骨小梁数量、厚度、间距在三维空间中的分布？切片更做不到。更实际的问题是，切哪个面、切多少层，不同实验室操作不统一，结果可比性打折扣。

还有一个容易被忽略的点：软骨下骨本身。很多研究者在选切片层面时关注的是软骨的完整性，软骨下骨只是"顺便看看"。但 OA 的病理进程里，软骨下骨的改建和软骨退变是同步发生的——有时候软骨退变还不明显，软骨下骨已经开始重塑了。如果你只看软骨评分，可能就会错过这个早期信号。

Micro-CT 能回答的4个核心问题

Micro-CT（微计算机断层扫描）用 X 射线对样本做高分辨率三维成像，不需要破坏样本，就能重建出关节骨结构的完整三维模型。在 Micro-CT 骨关节炎检测中，它直接回答四个核心问题：

1.软骨下松质骨结构是否改变？——骨小梁数量变多了还是变少了？骨小梁间距变宽了还是变窄了？这些变化反映骨微结构的重塑方向。

2.软骨下骨板是否增厚？——软骨下骨板（SBP）是软骨下方那层致密骨，OA 常出现增厚、硬化、矿化增加。Micro-CT 可以直接测量骨板厚度。

3.关节边缘是否形成骨赘？——骨赘是晚期 OA 的标志性改变。Micro-CT 能从三维空间精确定位骨赘的位置、测量体积和数量，比切片观察更全面。

4.治疗后骨结构是否改善？——如果你在测试某种药物或干预手段，Micro-CT 提供的三维定量参数可以作为疗效评价的客观指标，和软骨评分互为补充。

打个比方，如果说组织学切片是"拍一张截面照片"，那 Micro-CT 就是"做一次三维 CT 扫描"——前者细节清晰但视野有限，后者能把握整体结构变化。

这里有一个情况值得注意。在 DMM 诱导的 OA 模型中，有时给药组与对照组的 OARSI 软骨评分统计学差异不显著，研究者可能一度认为药物无效。但如果补做 Micro-CT，有可能发现给药组的软骨下骨板厚度和 BV/TV 低于模型对照组——提示药物虽然没能明显改善软骨退变，但可能抑制了软骨下骨硬化。同时报道软骨和骨结构两方面的数据，往往能提供更完整的评价。这说明，Micro-CT 骨关节炎检测不是组织学的替代品，而是互补工具——它能帮你发现组织学看不到的那部分信息。

Micro-CT分析OA骨结构需要关注哪 4 个维度？

在 OA 动物模型（尤其是小鼠膝关节 OA 模型）的 Micro-CT 分析中，有四个核心分析区域。不同区域关注不同病理改变，需要不同的 ROI 策略和参数组合。

维度一：胫骨平台软骨下骨

胫骨平台是最常用的分析区域，尤其在 DMM、ACLT、MMT 模型中是首选部位。

为什么选胫骨平台？因为这些模型的手术操作主要影响内侧半月板或前交叉韧带，导致内侧间室负荷改变，软骨下骨的变化集中在胫骨平台内侧。因此，内侧胫骨平台软骨下骨是最敏感的分析区域。

分析时需要提取的参数包括：

• BV/TV（骨体积分数）：反映松质骨量的总体水平

• Tb.Th（骨小梁厚度）：骨小梁变粗还是变细

• Tb.N（骨小梁数量）：骨小梁是变密还是变稀

• Tb.Sp（骨小梁间距）：骨小梁之间空间变大还是变小

• SMI（结构模型指数）：骨小梁是板状还是杆状

• Conn.D（连接密度）：骨小梁网络的连通性

• BMD（骨密度）和 TMD（组织矿化密度）：反映骨矿化程度

这里有个技术细节必须提醒：胫骨平台软骨下骨的 ROI 选取需要精细手动操作。胫骨平台体积小，松质骨和皮质骨距离很近，如果 ROI 取大了，把皮质骨也圈进去，数据就会被皮质骨"稀释"，掩盖松质骨的真实变化。必须只取松质骨区域，不能取到皮质骨。

关于 DMM/ACLT 模型 ROI 选取指南，我们会在后续文章中详细展开，包括如何统一起始层面、如何避免因病变程度不同而临时改动 ROI 范围等实操要点。

维度二：软骨下骨板SBP

软骨下骨板（Subchondral Bone Plate, SBP）是紧贴软骨下方的那层致密骨。在 OA 进程中，SBP 常出现增厚、硬化、矿化增加——这是软骨下骨硬化的核心表现。

SBP 的核心分析指标是软骨下骨板厚度。听起来简单，但实际操作中，SBP 和它下方的松质骨（STB）在 Micro-CT 图像上并没有一条清晰的分界线。怎么划定 SBP 的范围、怎么和 STB 分开分析，是影响结果可靠性的关键问题。

这里需要特别强调：SBP 和 STB 必须分开两个 ROI 分析。原因在于二者变化规律不同——SBP 在 OA 中倾向于增厚硬化，而 STB 在早期可能以骨吸收为主、晚期才转为硬化。如果你把 SBP 和 STB 混在一个 ROI 里分析，骨板增厚和松质骨吸收会互相抵消，最终数值看起来"没变化"，实际上两边都在变。这个问题在 软骨下骨板与松质骨的区分分析 中会展开讨论。

维度三：软骨下松质骨 STB

软骨下松质骨（Subchondral Trabecular Bone, STB）位于软骨下骨板下方，由骨小梁网络构成。STB 是观察骨微结构重塑的主要窗口。

STB 分析的参数和胫骨平台松质骨类似——BV/TV、Tb.Th、Tb.N、Tb.Sp、SMI、Conn.D 等。但 STB 的意义在于它反映的是更深层的骨重塑动态。在 OA 早期，破骨细胞活跃可能导致 STB 骨小梁变细、数量减少、间距增大（BV/TV↓、Tb.Th↓、Tb.Sp↑）；到了中晚期，成骨细胞活动增强，骨小梁增粗、数量恢复甚至增加，表现为骨硬化。

所以 STB 的分析结果必须结合 OA 模型的时间点来解释。术后 4 周和术后 12 周的 STB 参数趋势可能完全相反——这不是实验做错了，而是 OA 骨重塑本身有阶段性。

维度四：骨赘

骨赘（Osteophyte）是晚期 OA 的标志性改变，通常出现在关节边缘——胫骨平台边缘、股骨髁边缘等部位。

Micro-CT 在骨赘分析上的优势非常明显：三维成像可以精确定位每个骨赘的空间位置，测量其体积、数量、表面积。而组织学切片只能看到某个切面上的骨赘，很容易漏掉切面以外的小骨赘。

骨赘的分析指标包括：

• 骨赘体积：反映骨赘的整体大小

• 骨赘数量：关节边缘出现几个骨赘

• 骨赘表面积：骨赘的表面形态

• 空间分布：骨赘集中在哪个象限

关于 骨赘体积定量方法，后续文章会详细讲解如何在三维重建中界定骨赘边界、如何区分骨赘和正常骨结构等技术细节。

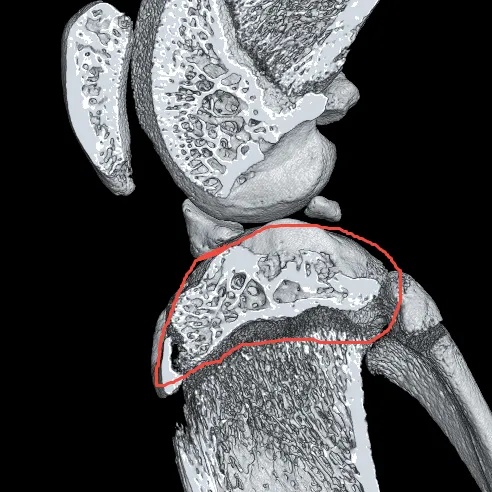

胫骨平台

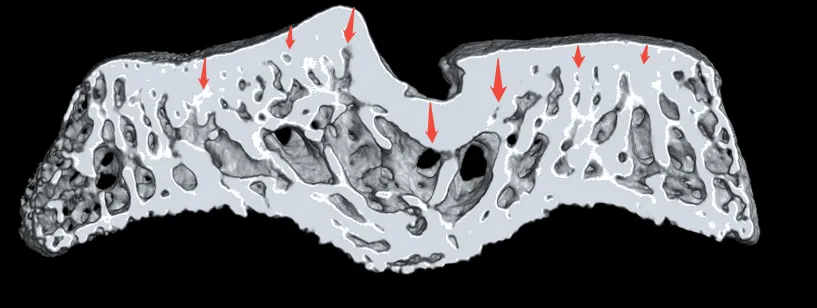

软骨下骨板厚度

骨赘

从问题到参数：不同研究目的该选哪些指标？

面对 Micro-CT 提供的一堆参数，很多研究者会犯难：我的实验到底需要测哪些？答案是——先明确你的研究问题，再倒推分析部位和参数。

下面这张表把常见的研究问题、推荐分析部位、核心参数和预期趋势做了对应：

这张表不是万能的——你的模型类型、时间点、样本量都会影响最终结果。但它能帮你在实验设计阶段就明确方向，而不是做完 Micro-CT 扫描后才发现不知道要分析什么。

如果你正在规划 OA 的 Micro-CT 实验，但不确定该选哪些参数、ROI 怎么圈，可以联系科学指南针一研选生物做前期沟通。我们在 Micro-CT 骨关节炎检测方面提供技术咨询和样本检测服务，可以在实验设计阶段就帮你理清分析思路，避免扫完才发现参数选错了的尴尬。更多参数解读方法可参考 Bone 期刊关于OA软骨下骨CT参数的系统综述（2024）。

OA 不同阶段的 Micro-CT 结果趋势有什么不同？

OA 是一个动态进展的疾病，软骨下骨的变化不是一成不变的——早期和晚期的趋势可能截然相反。理解这个阶段性规律，对于正确解读 Micro-CT 数据至关重要。

早期 OA：以骨吸收为主

在 OA 早期（如 DMM 术后 2-4 周），软骨下骨处于活跃的重塑初期。此时破骨细胞介导的骨吸收占主导，Micro-CT 结果可能呈现：

• BV/TV 下降——骨量减少

• Tb.Sp 升高——骨小梁间距变宽

• Tb.Th 可能下降——骨小梁变细

• BMD 可能降低

这个阶段如果只拿中晚期的"骨硬化"预期去对照，会觉得数据"反了"。实际上，这正是早期骨吸收的体现。

中晚期 OA：以骨硬化为主

到了 OA 中晚期（如 DMM 术后 8-12 周或更久），成骨活动增强，软骨下骨逐渐硬化。Micro-CT 结果常呈现：

• 软骨下骨板增厚——SBP 厚度升高

• BMD 升高——矿化程度增加

• BV/TV 升高——骨量增加

• Tb.Th 升高——骨小梁增粗

• Tb.Sp 下降——骨小梁间距变窄

• 骨赘增加——关节边缘出现明显新生骨

• 关节面不规则——骨表面形态改变

这是 OA 研究中最常报道的趋势组合，也是 Micro-CT 骨关节炎检测数据解读的基本参照。

还有一个容易被忽视的中间阶段。在 DMM 术后约 6 周取样时，有可能出现 BV/TV 和对照组没有显著差异的情况——既不像早期那样下降，也不像晚期那样升高。这不一定是实验失败，而可能是正好卡在骨吸收和骨形成的"交叉点"上，两个方向的改变相互抵消了。这种情况下，更细的参数拆分（分别看 SBP 和 STB）或者调整时间点设计，可能帮你找到差异。这也是为什么我们反复强调 SBP 和 STB 分开分析的重要性——混合取值会让"交叉点"上的真实变化彻底消失。

配套组织学验证：Micro-CT 与病理评分如何互补

说了这么多 Micro-CT 的好处，需要强调一个基本原则：Micro-CT 不替代组织学，二者是互补关系。

OA 评价的完整体系应该是这样的：

• 软骨层面：HE 染色看形态，Safranin O/Fast Green 染色看蛋白多糖丢失，OARSI 评分量化软骨退变程度。这是评价软骨损伤的金标准。

• 骨结构层面：Micro-CT 三维定量分析软骨下骨板厚度、松质骨微结构参数、骨赘体积等。这是评价骨结构改变的核心方法。

两套数据联合解读，才能给出完整的 OA 评价。具体来说：

一个常见的误解是"做了 Micro-CT 就不用做病理了"——实际上恰恰相反，Micro-CT 看到骨结构异常后，需要组织学来确认对应的病理改变（比如骨赘部位的新生骨是否成熟、软骨下骨的细胞活动状态等）。反过来，组织学发现软骨退变后，也需要 Micro-CT 来回答"下面的骨结构怎么样了"。

关于 BMD/TMD 参数解读，包括 BMD 和 TMD 的区别、如何校正体素效应、不同仪器的可比性问题，我们会在后续文章中专门讨论。

总结与行动建议

回到开头的问题：软骨退变评分差异不大，但骨结构明显不同——这种情况在 OA 研究中并不少见。

Micro-CT 骨关节炎检测的价值就在于：它让软骨下骨的变化从"看不见"变成"看得见"，从"定性观察"变成"定量分析"。

如果你正在做 OA 相关研究，建议从以下几个方向梳理思路：

1.明确你的 OA 模型和分析时间点——不同模型（DMM/ACLT/MMT/MIA）、不同阶段，骨结构变化趋势不同，别拿一套预期套所有情况

2.规划好 4 个分析维度——胫骨平台软骨下骨、SBP、STB、骨赘，根据研究目的选择重点

3.SBP 和 STB 分开分析——这是最容易出错也最重要的操作细节，混合取值等于自废武功

4.Micro-CT 数据结合组织学评分联合解读——两套数据互为印证，文章说服力更强

OA 评价不应该是"软骨评分完事"。软骨下骨的故事，值得用三维定量的方式讲出来。

如果你的团队正在规划 OA 的 Micro-CT 实验，或者已经积累了扫描数据但不确定怎么分析，欢迎联系我们沟通。科学指南针一研选生物提供 Micro-CT 骨关节炎检测相关的技术咨询和样本检测服务，可寄样咨询。

FAQ

Q1：Micro-CT 骨关节炎检测和传统组织学切片有什么区别？

最大的区别在于维度和视野。组织学切片是二维的，只能看到某个切面上的软骨和骨组织；Micro-CT 是三维的，能重建完整的关节骨结构模型，量化骨小梁微结构、骨板厚度、骨赘体积等三维参数。此外，Micro-CT 不破坏样本，扫描后还可以继续做组织学切片，二者可以同一套样本上完成。

Q2：OA 模型的软骨下骨该选哪些分析部位？

主要看你的研究目的。胫骨平台内侧软骨下骨是最常用的区域，DMM/ACLT/MMT 模型首选。如果关注骨硬化，重点看 SBP（软骨下骨板）厚度；如果关注骨微结构重塑，重点看 STB（软骨下松质骨）的骨小梁参数；如果关注晚期改变，看骨赘。关键是 SBP 和 STB 要分开 ROI 分析，不能混在一起。

Q3：早期 OA 的 Micro-CT 结果为什么和预期相反？

这是正常的阶段性表现。OA 早期以破骨细胞介导的骨吸收为主，BV/TV 下降、Tb.Sp 升高是符合预期的。到了中晚期才转为以骨硬化为主。所以不能拿中晚期的趋势去硬套早期数据——必须结合模型时间点来解释 Micro-CT 结果。

Q4：我们实验室没有 Micro-CT 设备，想做 OA 骨结构分析怎么办？

可以联系科学指南针一研选生物，我们提供 Micro-CT 骨关节炎检测的技术咨询和样本检测服务。从实验设计阶段的参数选择建议，到样本扫描和数据分析，都可以沟通咨询。你只需要明确你的 OA 模型类型、研究目的和取材时间点，我们可以帮你梳理分析方案。

Q5：Micro-CT 骨关节炎检测需要多少分辨率？

小鼠膝关节 OA 模型的 Micro-CT 扫描建议分辨率≤10 μm。小鼠胫骨平台骨小梁厚度通常在 30-50μm范围，分辨率>10μm会丢失骨小梁细节，导致BV/TV、Tb.Th等参数失真。骨赘定量分析同样需要≤10 μm 分辨率才能可靠捕捉微小骨赘。所有样本必须使用相同的扫描参数。
