您已经拒绝加入团体
2026-08-18
123
0
【摘要】 介绍Fe₃O₄@TiO₂、Fe₃O₄@ZIF-8、Fe₃O₄@Au、Fe₃O₄@SiO₂和Fe₃O₄@PS五类核壳功能材料的合成思路、关键控制点、适用场景与定制验收要点。
Fe₃O₄是具有磁响应能力的氧化铁材料。核壳结构通常指以Fe₃O₄作为内核、以TiO₂、ZIF-8、Au、SiO₂或聚合物作为外壳，通过组合磁性、催化、吸附、光学或表面功能，实现单一材料难以同时满足的应用需求。
Fe₃O₄ 裸球容易团聚、氧化，表面也不够好用。材料学家给它“穿外套”：TiO₂ 负责催化，ZIF-8 负责装载，Au 负责光学，SiO₂ 负责稳定，聚苯乙烯负责把它变成可设计的磁性微球。本期把五条经典路线放在一起，看看谁更适合你的应用。
1.Fe₃O₄@TiO₂：磁回收与光/声催化的组合
TiO₂ 壳通常由 TBOT/TTIP 在磁核表面受控水解，再经水热或温和晶化得到。前驱体水解太快会自成核，温度太高又可能氧化 Fe₃O₄。PVP 或柠檬酸可提高表面成核密度。AFM 研究还表明，Fe₃O₄/TiO₂ 界面的自旋极化和内建电场有助于载流子分离，因此适合抗菌、声动力和可回收催化。

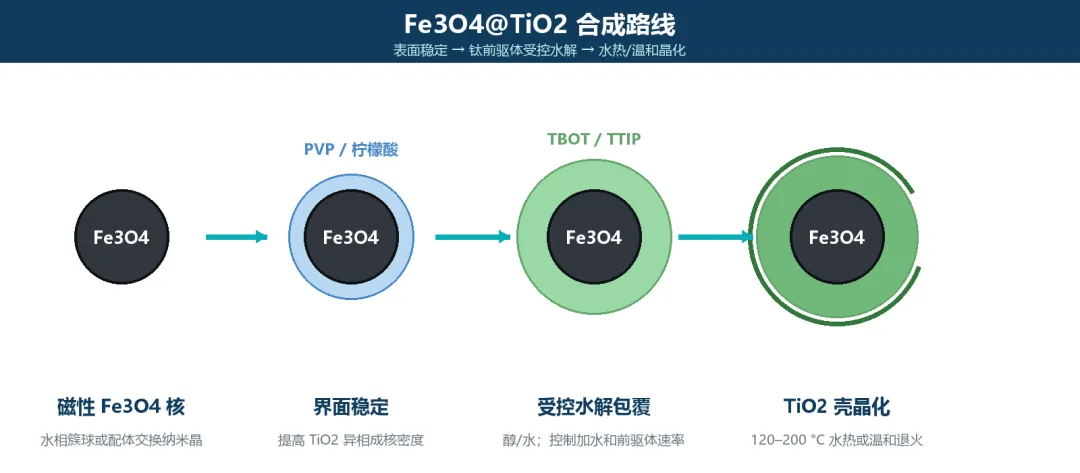

Fe₃O₄@TiO₂ 合成路线示意（Ding T. et al. Adv. Funct. Mater. 2024.）
2.Fe₃O₄@ZIF-8：磁性颗粒也能拥有“分子仓库”
ZIF-8 适合吸附、装载和分子筛分，但不会天然长在 Fe₃O₄ 上。通常先用 PVP、PEI 或羧基富集 Zn²⁺，再加入 2-甲基咪唑外延生长。最大的坑是游离 ZIF-8 晶体：看似产率很高，却不是真正核壳。磁分离后的上清液检查，TEM/EDS 比单张 SEM 更有说服力。

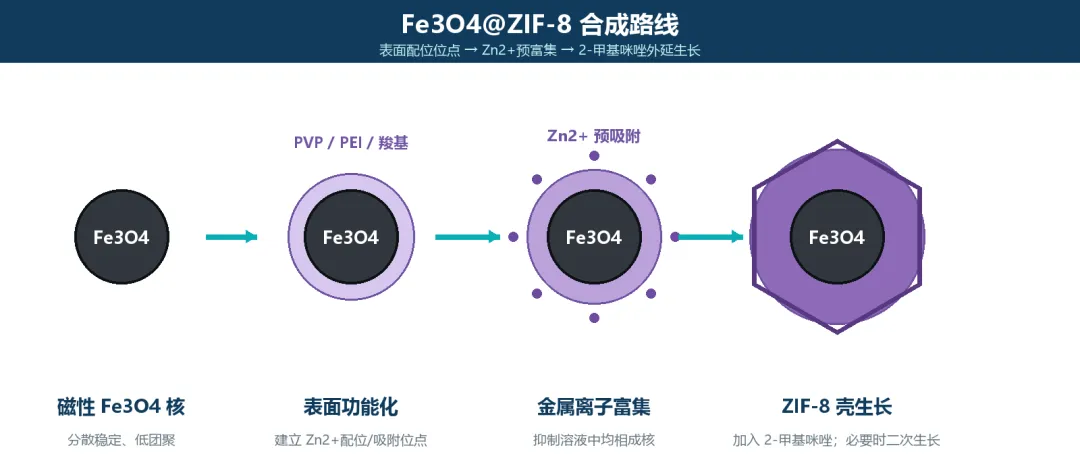

Fe₃O₄@ZIF-8 表面诱导生长示意（Ettlinger R. et al. Part. Part. Syst. Charact. 2020.）
3.Fe₃O₄@Au：磁性与等离激元的“黄金搭档”
连续 Au 壳不能靠简单混合还原。可靠路线是先引入胺基、巯基或黏附层，吸附高密度 Au seeds，再用羟胺或抗坏血酸温和沉积。粗糙度决定 SERS 热点，连续度决定光谱稳定性，壳太厚则会稀释磁响应。它是磁富集 SERS、光热和生物偶联的强势选手。

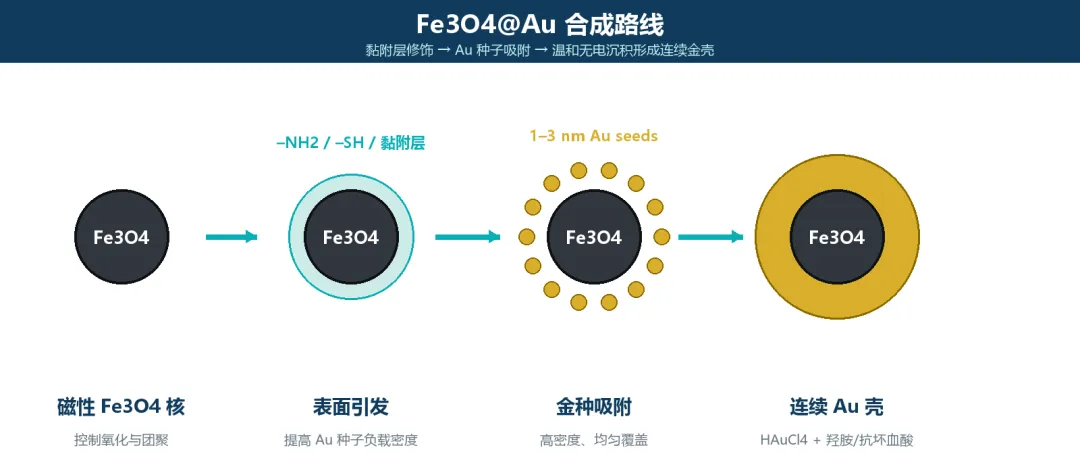

Fe₃O₄@Au 种子辅助生长示意（Reddy A.N. et al. ChemPlusChem 2012.）
4.Fe₃O₄@SiO₂：看似朴素，却是最通用的底座
SiO₂ 壳多用改良 Stöber 法：在乙醇/水/氨中水解 TEOS，使其优先在磁核表面缩合。TEOS 加得太猛会产生独立 SiO₂，壳太厚则稀释磁化强度。它不算最“炫”，却稳定、亲水、容易硅烷化，是生物偶联、催化载体和多层核壳最通用的底座。

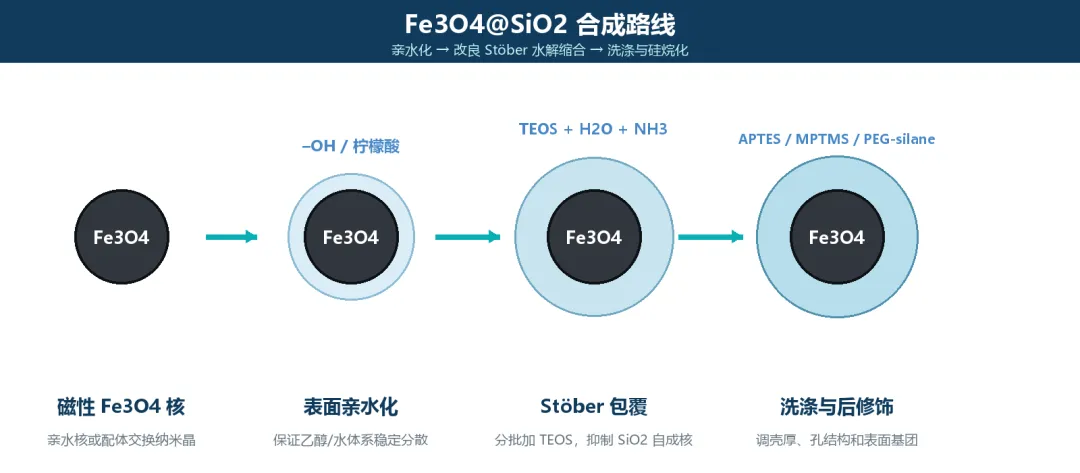

Fe₃O₄@SiO₂ 改良 Stöber 路线示意（Tan H. et al. Adv. Funct. Mater. 2010）
5.Fe₃O₄@聚苯乙烯：把磁核装进可设计的聚合物微球
Fe₃O₄@PS 的核心是让磁核进入苯乙烯液滴或聚合物种子。通常先用油酸或乙烯基硅烷改善相容性，再进行乳液、细乳液或种子溶胀聚合；DVB 可提高交联度。它适合检测微球、固相萃取和固定化载体，但要警惕无磁 PS 二次成核、磁核偏聚和残余苯乙烯。

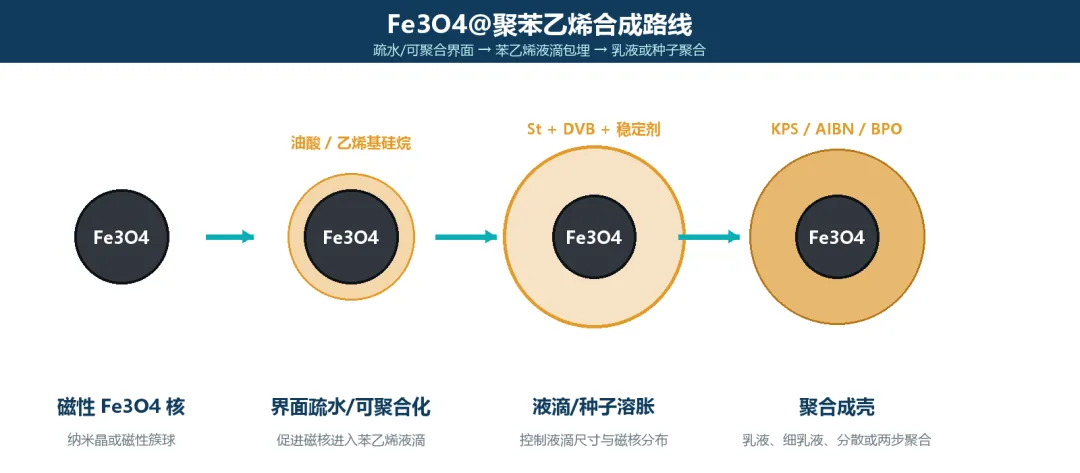

Fe₃O₄@PS 乳液/种子聚合路线示意（Teng X. et al. Polymers 2023）

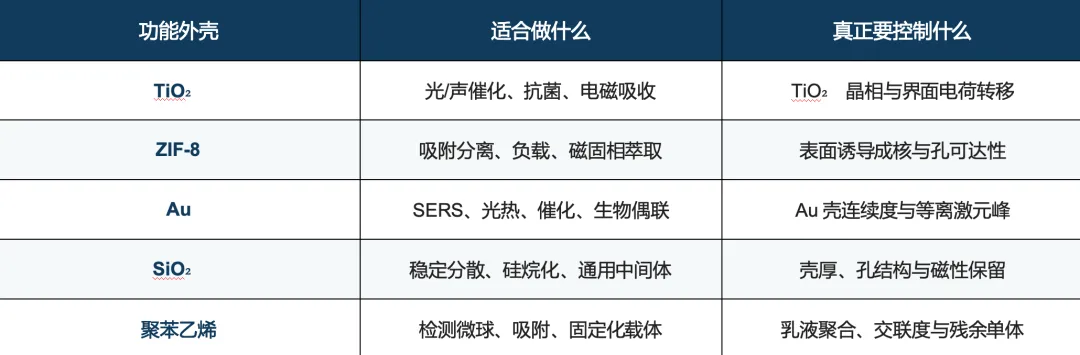

最后，外壳不是越复杂越好，选对才重要：
催化：选 TiO₂
吸附装载：选 ZIF-8
SERS/光热：选 Au
稳定偶联：选 SiO₂
可设计磁性微球：选 PS
科学指南针商城（试剂耗材）支持定制
科学指南针商城（试剂耗材）（mall.shiyanjia.com）可提供 Fe₃O₄ 核壳功能材料定制服务。我们相信，可靠的定制不应只交付样品，必须要提供真实 SEM 测试数据，交付提供可追溯原始数据。
定制优势：
1.磁核：可选不同尺寸，所以包外壳就可以尺寸随意，更轻松适配各类方案；
2.壳层：种类丰富，基本都可以做；
3.交付：明确验收指标后，样品与 SEM 测试数据同步交付，确保定制质量。
|

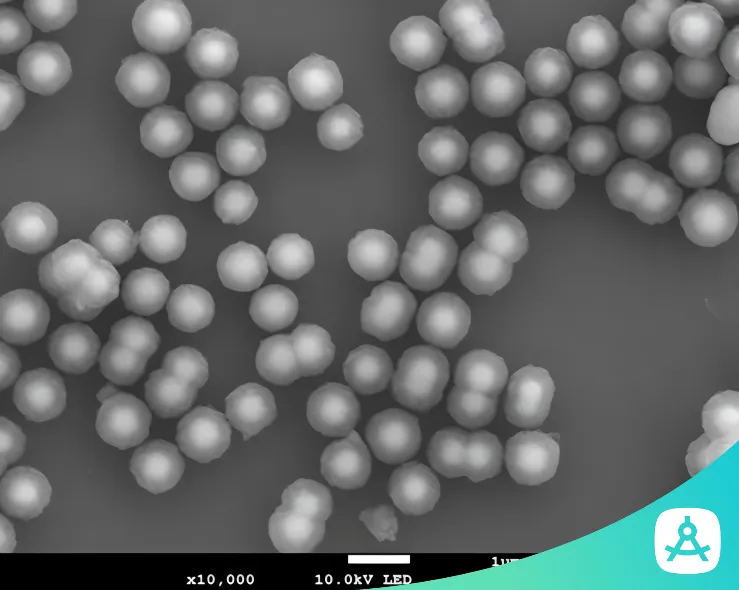

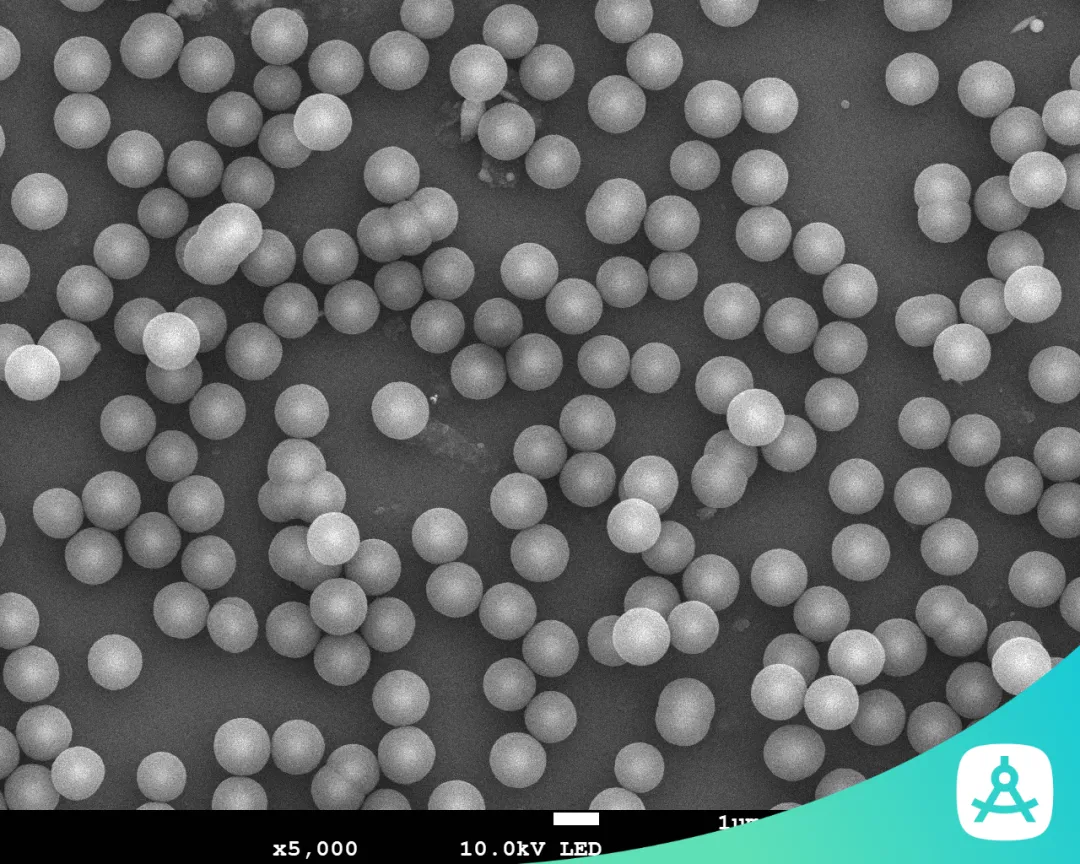

Fe₃O₄@PS
|
Fe₃O₄@Au
|
|
Fe₃O₄@SiO2
|
Fe₃O₄@Ti02
|
|
Fe₃O₄@ZIF-8
|
相关材料的精选文献
[1] Ding et al., Adv. Funct. Mater. 2024, Fe₃O₄/TiO₂ 声动力异质结
[2] Liu et al., Chem. Eur. J. 2013, Fe₃O₄@TiO₂ 蛋黄—壳
[3] Ettlinger et al., Part. Part. Syst. Charact. 2020, Fe₃O₄–ZIF-8
[4] Liu et al., Sep. Purif. Technol. 2025, 磁性 ZIF-8 转化合成
[5] Reddy et al., ChemPlusChem 2012, Fe₃O₄–Au 设计与功能化
[6] Xing et al., Renew. Energy 2023, Fe₃O₄@Au 光热转换
[7] Tan et al., Adv. Funct. Mater. 2010, Fe₃O₄@SiO₂ 仿生硅化
[8] Wang et al., Nat. Commun. 2023, Fe₃O₄@SiO₂ 智能光子凝胶
[9] Hong et al., J. Alloys Compd. 2009, Fe₃O₄/PS 反相乳液聚合
[10] Teng et al., Polymers 2023, 功能化磁性 PS 微球
