【摘要】 面向准备开展原位XRD项目的团队，梳理原位电池设计、窗口材料、扫描程序、峰位跟踪和精修分析的关键点。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给建议：原位 XRD 项目的难点通常不在“有没有机器”，而在“原位电池设计、扫描程序和分析路径是否匹配你的问题”。如果前期设计不对，后面拿到再多谱图，也可能很难回答真正的结构机制问题。



1. 原位电池设计时最容易忽略什么？

常见关键点包括：

  • 窗口材料是否适合当前 X 射线能量；

  • 集流体和电解液背景是否过强；

  • 电极厚度是否影响穿透和峰强；

  • 原位结构是否足够稳定，避免几何漂移；

  • 电化学程序和扫描时间是否真的对得上。

这些因素直接决定信噪比、峰分辨率和时间轨迹是否可解释。



2. 什么时候实验室 XRD 够用，什么时候要考虑同步辐射？

如果结构变化较慢、峰较强、目标相较明显，实验室原位 XRD 往往已经可以完成主要判断；但遇到快速相变、低含量相、重叠峰明显或想提高时间分辨率时，通常要考虑同步辐射条件。



3. 一套更可用的测试交付应该包含什么？

除了原始谱线，建议至少要有：

  • 2D 等高线图或热图；

  • 峰位、峰宽、峰强随时间或电位变化曲线；

  • 晶格参数、相分数或微应变的拟合结果；

  • 关键状态点的对比谱图；

  • 说明哪些峰用于跟踪、哪些区间用于精修。

如果项目后续还要写论文或复核，最好保留完整原始数据和分析参数。



4. LFP 联用案例给了什么启发？

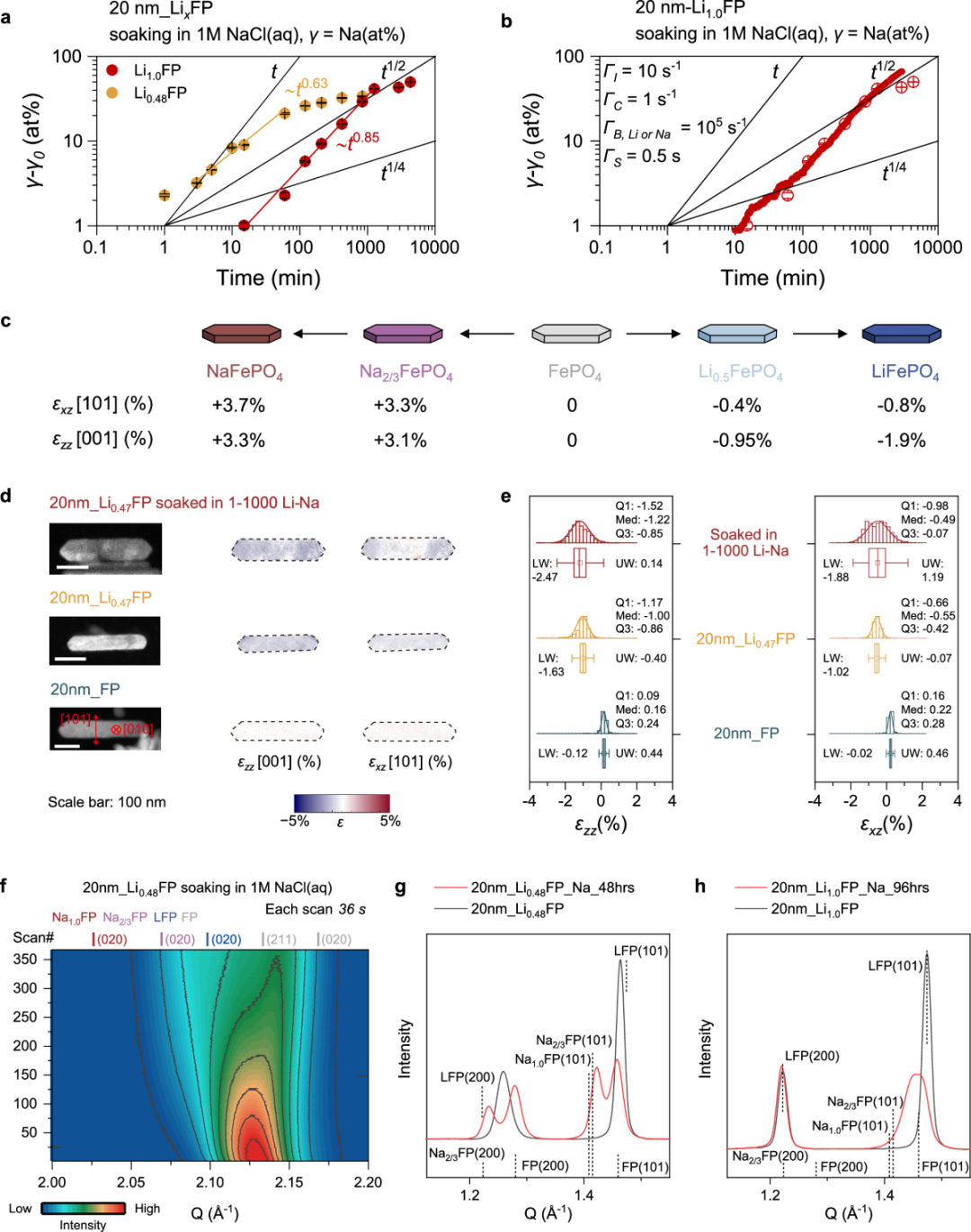

文中 LiFePO4 的 Li/Na 离子交换案例同时用了原位同步辐射 XRD 和 4D-STEM。它提醒了一点：原位 XRD 更适合看集合体平均相演化，4D-STEM 更适合看单颗粒局部应变和异质性。很多时候，真正高质量的解释要靠“平均 + 局部”一起完成。

图：平均相演化和单颗粒局部结构异常，通常需要原位 XRD 与 4D-STEM 联合判断。



5. 数据分析阶段最该提前确认什么？

建议在项目开始前就确认：

  • 要不要做峰位跟踪；

  • 要不要做相分数分析；

  • 是否要做 Rietveld 精修；

  • 是否关注微应变或晶粒尺寸；

  • 最终是要一组展示图，还是要可复核的数据包。

因为不同分析目标会直接影响扫描策略、状态点选择和交付深度。



6. 什么时候适合找科学指南针先做方案沟通？

如果你希望最终拿到的不是几张谱图，而是一套能支撑相变路径、结构可逆性和失效机制判断的数据包，建议在测试前就把原位电池结构、扫描程序和分析深度一起规划。科学指南针可围绕原位 XRD 的原位电池设计、峰位跟踪、精修分析和联用测试路径沟通具体方案，但最终参数仍需依据样品峰强和目标分辨率确认。



常见问题

原位电池能直接套现成结构吗？

很多时候不能，仍要结合样品体系和背景信号优化。

每个项目都要做精修吗？

不一定，但若想把谱图变成定量结构参数，精修通常更有价值。

只给等高线图够不够？

展示上可能够，但若要支撑机制判断，通常还需要峰位、相分数或精修结果。
