晶格缺陷解析：成因、影响与精准检测方法

晶体以其规则有序的原子排列（晶格结构）著称。然而，在特定条件下，如极端温度、压力或内部缺陷积累，晶体可能发生晶格塌陷，导致结构破坏，进而显著改变其物理化学性质。理解晶格缺陷及其检测技术，对于材料研发、质量控制及失效分析至关重要。

一、 晶格塌陷的关键诱因

晶格塌陷并非偶然，主要受以下因素驱动：

1.材料本征特性：​​

• 晶体形成过程（成核与生长）影响初始结构完整性。过饱和度、过冷却度及介质粘度共同决定成核速度，间接影响最终晶体的完美程度。
• 材料的固有物理化学性质决定了其抵抗外部应力的能力。

2.外部环境冲击：​​

• 剧烈的温度波动、高压或机械应力作用于晶体，可迫使原子发生位移，破坏原有的有序排列，最终引发塌陷。

3.晶体缺陷的存在：​​

• 微观缺陷是晶格塌陷的核心诱因之一。常见的点缺陷​（空位、间隙原子、杂质原子）、线缺陷​（位错）、面缺陷​（晶界、层错）等，都会造成晶格局部畸变，降低结构稳定性，成为塌陷的薄弱点。

4.结构稳定性挑战（纳米/团簇尺度）：​​

• 在纳米材料（如CdSe纳米片）或原子团簇中，实现特定性质（如自陷态发射）往往与结构稳定性存在矛盾。尺度减小至团簇级别时，其结构稳定性本身成为一个严峻问题。

二、 晶格缺陷与塌陷的先进检测方法

精准识别晶格缺陷和判断晶格塌陷，依赖于多种高精尖分析技术：

1.​X射线衍射分析：​​

• ​原理：​​ X射线照射晶体产生衍射图谱，图谱特征直接反映晶格结构。
• ​检测塌陷：​​ 晶格塌陷导致原子排列改变，会直接体现在衍射图谱的变化上（如峰位偏移、峰形宽化、峰强减弱甚至峰消失）。通过分析这些变化，可判断塌陷程度及模式。
• ​应用示例：​​ 研究石英玻璃原料（脉石英）发现，不同样品的“五指衍射峰”特征各异（峰形锐利度、峰顶散射、峰弥散度、峰消失），直观反映了晶体结构完整性的差异（HS最佳，XJ最差）。

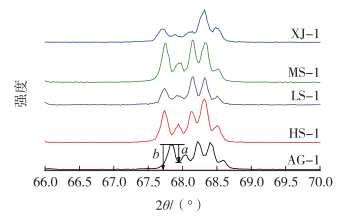

图1. 5个石英晶体20于68°处五指衍射峰谱图^[1]

2.扫描电子显微镜观察：​​

• ​优势：​​ 提供高分辨率微观结构图像，可直接观察缺陷形貌。
• ​功能详解：​​

• • ​缺陷观察：​​ 清晰呈现位错、晶界、夹杂物、孪晶等晶体缺陷的形貌、大小、密度和分布。
  • ​结构分析：​​ 结合选区电子衍射，确定晶体结构类型、晶面取向、晶格参数。
  • ​成因研究：​​ 通过缺陷形貌和分布规律，推测晶体生长方式、应变场，探究缺陷形成机制。
  • ​定量分析：​​ 利用图像软件测量缺陷尺寸、形状、密度，客观评估晶体质量和缺陷严重程度。

3.中子衍射技术：​​

• ​独特价值：​​ 对轻元素（如氢、锂）和磁性结构极为敏感，是XRD的有力补充，特别适用于含轻元素材料或磁性材料的结构分析。

三、 石英玻璃案例：纯度、缺陷与性能的关联

石英玻璃的品质核心指标是杂质元素含量和气孔含量。

• ​影响：​​ 杂质和气孔严重影响其失透性、高温强度、软化点、光学传导性、热稳定性、化学稳定性、耐辐射性、荧光特性等。半导体用石英玻璃对纯度和结构缺陷的要求近乎苛刻，微量杂质或缺陷即会损害其稳定性、半导体材料的电性能、寿命及集成度。
• ​气孔成因复杂性：​​ 生产实践表明，​石英玻璃中非工艺气孔的成因不仅与原料（脉石英）中特定类型的包裹体有关，​原料晶体本身的缺陷​（如通过XRD观察到的结构不完整性）也扮演着重要角色。例如，高透明度的原料未必能生产出低气孔的石英玻璃，反之亦然。

四、 总结：理解与控制是关键

​晶格塌陷是一个由材料本性、外部环境和晶体缺陷共同作用的复杂现象。它对晶体的硬度、熔点、光学性质、尤其是机械强度（易导致断裂）有显著负面影响。

在材料科学领域，深入理解晶格缺陷的类型、成因及其检测方法（如X射线衍射分析、扫描电子显微镜观察），并有效控制这些因素，是提升材料性能、开发新型高性能材料（如高稳定性的半导体级石英玻璃）的关键所在。

参考文献：[1] 胡修权,张立,张晋,等.石英玻璃气孔成因与原料晶体特征的相关性[J].现代矿业,2024,40(01): 176-180+212.

科学指南针在全国建立32个办事处和20个自营实验室，拥有价值超2.5亿元的高端仪器。检测项目达4000+项，覆盖材料测试、环境检测、生物服务、行业解决方案、模拟计算等九大业务。累计服务1800+个高校、科研院所及6000+家企业，获得了60万科研工作者的信赖。

免责声明：部分文章整合自网络，因内容庞杂无法联系到全部作者，如有侵权，请联系删除，我们会在第一时间予以答复，万分感谢。
