微波频段超材料介电特性与各向异性表征技术深度解析

超材料基本概念与特性分析

超材料作为一种人工设计的复合结构，其独特电磁特性源于精密的单元排列而非组成材料本身。每个超材料可视为由多个"元原子"（单元细胞）按特定周期模式排列构成，这些单元由传统电介质、磁介质或金属夹杂物制成，但其宏观特性完全取决于设计的元晶格结构。

超材料的核心特征在于其能够通过精心设计的形状、几何尺寸、取向和排列方式调控电磁波行为，实现传统材料无法获得的特殊性能。当电磁波长与结构单元的特征尺寸（从纳米到厘米量级）相当时，会在超材料中表现出独特的电磁响应特性，这是其实现负折射、完美透镜等特殊应用的基础。

超材料表征的技术挑战与方法体系

与传统介质材料相比，超材料的表征面临更大挑战，主要源于其各向异性和频变特性。Plamen I. Dankov的研究系统比较了微波频段主流的超材料表征方法，建立了完整的技术体系。

表征方法分类

根据测量原理不同，主要分为三大类方法：

1.​自由空间法​：适用于大样品测量，能获得介电常数的全范围值（>1, 0<ε<1, 甚至ε<0）

2.波导法​：样品尺寸要求较小，但结果受波导开口端间距影响

3.​共振法​：精度最高，但需要介电常数的先验信息

各表征方法的技术细节与比较

自由空间测量技术

自由空间法通过分析电磁波在自由空间传播过程中的反射和透射特性来表征材料参数。该方法的主要优势在于能够测量包括负值在内的全范围介电常数，但需要较大尺寸样品和较强的计算资源支持。

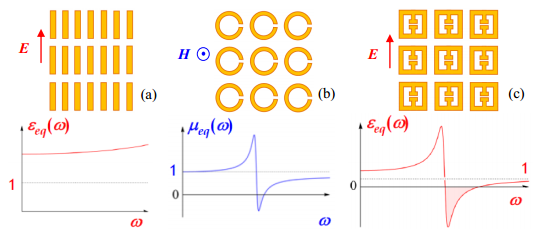

图1 三种具有表面夹杂物的人工材料的有效（等效）介电常数或磁性常数可能的频率行为。

波导测量方法

波导法将样品置于波导内部，通过测量散射参数反演材料特性。这种方法对样品尺寸要求较低，但测量精度受到波导开口端距离的显著影响。平面传输线变体（如共面波导CPW或微带线MSL）虽然模型简单、易于仿真，但由于样品与导体间气隙的存在，通常会低估实测介电常数。

共振测量技术

共振法通过将样品置于谐振腔内，测量共振频率和品质因数的变化来提取材料参数。这种方法提供了最高的测量精度和可靠性，特别适合各向异性表征。

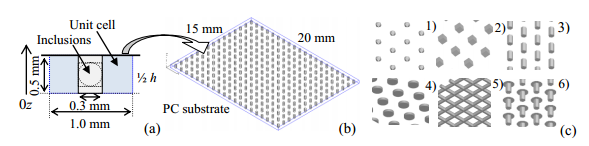

图2 （a）通用单元;（b）在聚碳酸酯（PC）基质中构建带有单位细胞（内含物）的人工样品;（c）若干单元格的例子:球体、立方体、圆柱体、圆盘、矩形网、圆盘+圆柱体（由电介质或金属制成）。

人工各向异性材料的实现与表征策略

各向异性设计原理

通过操纵晶格中有序电偶极子的电容特性，可以构造具有特定各向异性的人工电介质。当沿导线方向排列时，等效介电常数显著增加，而垂直于导线方向则基本保持基体介电特性，从而实现强烈的各向异性。

准各向同性设计

通过在两个平行方向上交叉排列导线，可以实现准各向同性电介质，这种设计在需要均匀电磁响应的应用中具有重要价值。

三模共振表征方法与实验设计

共振法为超材料各向异性表征提供了最可靠的解决方案。该方法的核心思想是构建代表性单元结构，在基体材料中周期性排列，并将整个样品置于支持TE和TM模式的矩形谐振腔内。

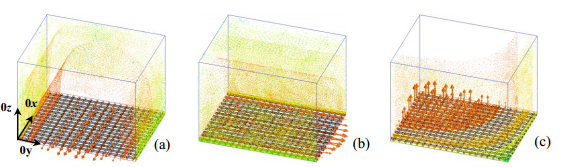

图3 具有三模元衬底的矩形谐振器，电场沿轴方向相互垂直。

实验配置要点

谐振器设计需确保支持三个相互垂直的电场方向，从而能够独立测量不同方向的介电特性。通过用等效基体替换待测准材料，可以沿三个正交方向独立提取介电常数，全面表征材料的各向异性。

数据处理方法

建立相应的单元模型并进行周期性排列仿真，通过对比实测与仿真结果，可以准确反演材料的等效电磁参数。这种方法对超表面等效电导率的测量也表现出令人满意的精度。

技术应用与性能评估

磁性超材料表征

平面传输线方法特别适合磁性超材料的表征，能够有效分析材料的磁响应特性，为磁性超材料设计提供重要参考。

测量精度比较

1.自由空间法​：适用范围广，但计算资源需求大

2.波导法​：样品要求低，但精度受系统误差影响

3.共振法​：精度最高，但需要先验信息支持

技术展望与发展趋势

随着超材料应用领域的不断扩大，对其表征技术提出了更高要求。未来发展趋势包括多频段协同测量、动态可调超材料表征、以及更高精度的各向异性参数提取算法。

共振法作为精度最高的表征手段，将继续在超材料基础研究中发挥关键作用。而自由空间法和波导法则在工程应用中因其操作简便而保持重要地位。多种方法的结合使用将成为超材料表征的主流趋势。

结论

超材料的表征虽然比传统介质更加复杂，但通过合适的测量方法和严谨的实验设计，完全可以实现准确可靠的参数提取。不同方法各有优势，应根据具体应用需求选择最合适的表征策略。

共振法在精度和可靠性方面表现最优，特别适合基础研究和精度要求高的应用场景。自由空间法和波导法则在特定条件下也能提供有价值的测量结果。随着超材料技术的不断发展，表征方法也将持续完善，为新材料设计提供更强有力的支持。

​参考文献

1. Dankov, P. I., Experimental Characterization of Positive and Negative Dielectric Constants and Artificial Anisotropy of Meta-materials in the Microwave Range. J. Phys. Conf. Ser. 2020, 1598 （1）, 012002.
