Origin教程|如何进行XPS分峰后数据美化
下面开始
以之前一个分峰后的XPS数据为例
第一步:删除第一列,并将第二列设置为X坐标数据
第二步:全选数据列,绘制点线图
第三步:设置边框,调整坐标轴
第四步:暂时将其他线条的点取消,方便填充颜色(这到这一步,基本和之前的教程Origin教程|如何做一份XPS分峰图的美化已经重合)
第五步:将各个曲线进行独立,便于各个曲线填充
第五步:选择要填充的曲线,双击打开属性对话框,勾选fill area under curve,选择第二个模式inclusive,效果如下图第二张

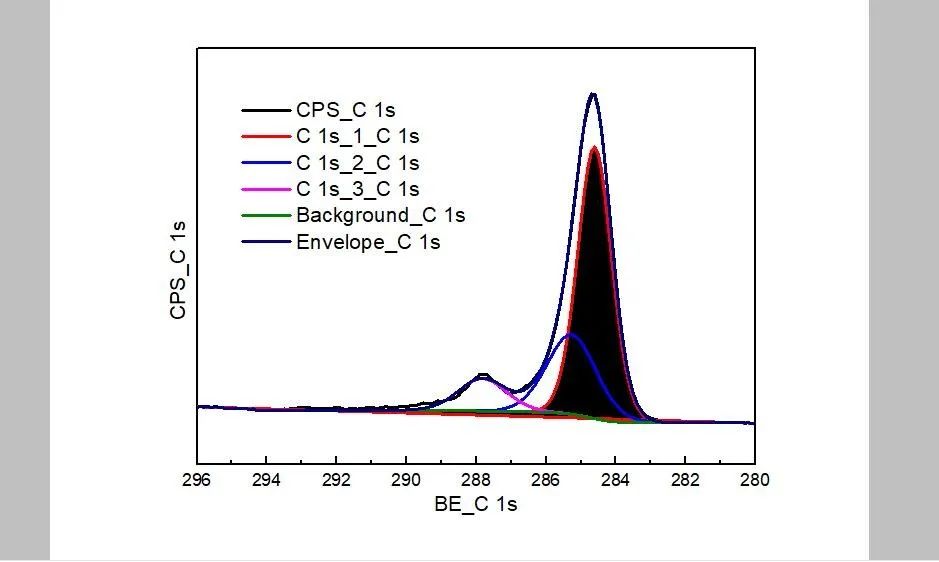

第六步:点击应用后,会看到下面的效果
第七步:双击上面默认的黑色,打开属性对话框,在pattern选项下,填充红色,到这一步,你学会了单色填充
第八步:如果需要透明效果,将下方的follow line transparency取消勾选,自己设置透明度transparency即可,程度自己把握即可

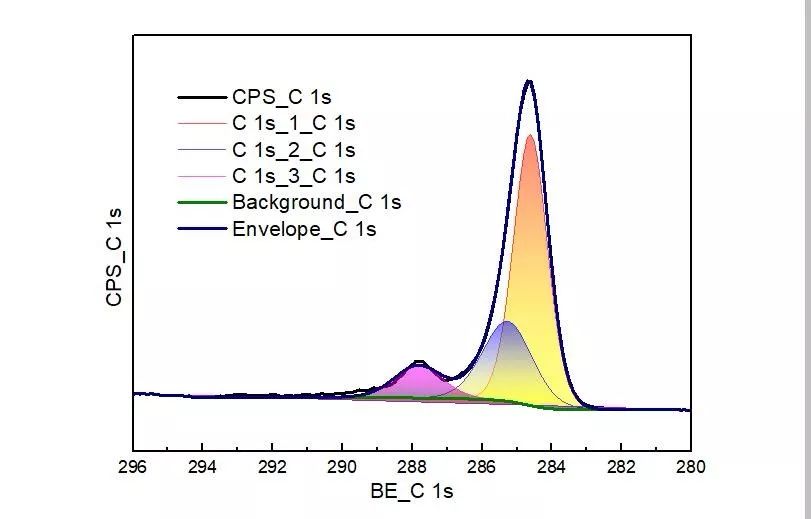

第九步:很多人更多的是想要从上而下的渐变透明填充,因此这儿可以选择将填充模式改为one color
或者选择将填充模式改为two color,至于渐变填充方向,在direction中选择
第十步:其他曲线也是同样的道理,要想效果更加好看,就必须花点功夫
第十一步:选择原始曲线,将曲线的点在symbol选项中设置为大小12并应用
第十二步:选择合适的点进行应用
第十三步:还可以更改下透明度,使得图整体相容性更好
第十四步:将原始曲线即现在有球体标识的曲线线宽设置为0,让图看起来更清爽
第十五步:增加跟多的细节,使得可读性更高,完成美化
