【摘要】 钛酸锂，是一种无机化合物，肉眼观察为白色固体，在空气中性质稳定，由锂钛氧三种元素组成，结构是面心立方结构。

【材料特性与制备工艺】

钛酸锂（Li4Ti5O12）作为新型锂离子电池负极材料，凭借其独特的"零应变"特性和高安全性，正在新能源领域引发广泛关注。该材料具有面心立方尖晶石结构，充放电平台稳定（1.55V vs Li+/Li），可避免锂枝晶生成，循环寿命可达上万次。目前主流制备工艺包含三大技术路径：

1.固相合成法：采用碳酸锂与钛源按化学计量比球磨混合，经600-1000℃高温煅烧12-24小时，具有工艺成熟、产量大的特点

2.水热合成法：通过高压反应釜在200-250℃水热环境生成纳米级前驱体，具备粒径均一（50-100nm）、结晶度高的优势

3.溶胶凝胶法：以钛酸四丁酯为前驱体，经水解缩聚形成三维网络结构，可有效控制材料团聚现象



【稀土掺杂技术创新】

最新研究表明，铽离子（Tb3+）掺杂可显著提升钛酸锂导电性能。通过硝酸铽水溶液浸渍法，当掺杂量控制在0.5-1.2wt%时：

  • 电子迁移率提升3-5倍（由EIS测试证实）
  • 1C倍率下容量保持率＞95%
  • 循环500次后容量衰减＜2%

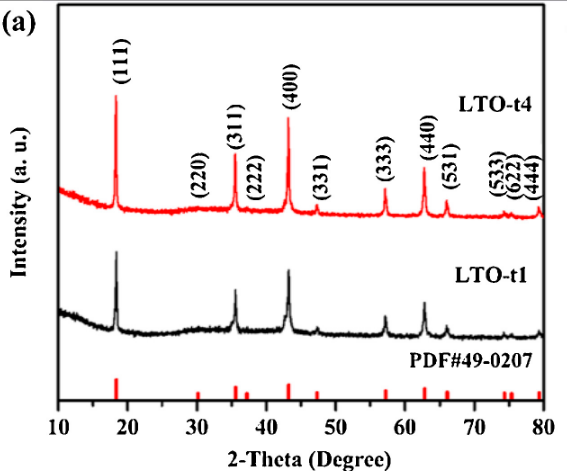

图 1. LTO -t1 和 LTO-t4 的 XRD 图案[1]

XRD分析显示（见图1），掺杂后的LTO-t系列样品保持完整尖晶石结构，无杂相生成，晶格参数从原始8.36Å微调至8.33-8.35Å，证实Tb3+成功进入晶格。



【产业化应用前景】

相较于传统石墨负极，钛酸锂电池在以下场景具备特殊优势：

√ 极端温度工况（-30℃至60℃）

√ 高功率需求（10C持续放电）

√ 长寿命要求（电网储能系统）

随着富锂锰基正极材料的突破，匹配钛酸锂负极的全电池能量密度已突破160Wh/kg，功率密度＞4000W/kg。据行业预测，2025年全球LTO材料市场规模将突破20亿美元，主要应用于：

  • 电动公交车快充系统
  • 港口AGV储能设备
  • 数据中心备用电源



参考文献：1.Zhang, P.; Huang, Y.; Jia, W.; Cai, Y.; Wang, X.; Guo, Y.; Jia, D.; Sun, Z.; Guo, Z. Improved rate capability and cycling stability of novel terbium-doped lithium titanate for lithium-ion batteries. Electrochimica Acta 2016, 210, 935-941.
