一句话先说清：原位 XRD 最强的是把工作态结构变化放到时间轴上，但很多复杂项目只靠一套原位谱图还不够。真正高价值的路线，往往是用 XRD 精修补定量参数，用同步辐射补时间和结构分辨率，用 4D-STEM 补单颗粒局部异质性，再用 TEM 看界面和微裂纹细节。



1. 为什么原位 XRD 常常要配 XRD 精修？

因为峰位移动本身只能说明“变了”，而 XRD 精修可以进一步告诉你：

  • 晶格参数具体怎么变；

  • 相分数如何演化；

  • 微应变和晶粒尺寸怎样变化；

  • 拟合残差是否支持当前结构模型。

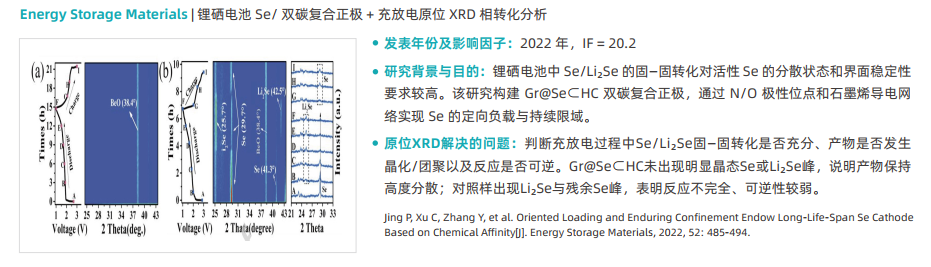

图：原位 XRD 与数据分析/精修联用，更适合把热图和谱线转成定量结构参数。



2. 什么时候要考虑同步辐射？

当你遇到这些情况时，同步辐射价值通常更高：

  • 相变速度太快；

  • 目标相含量低；

  • 重叠峰多，实验室分辨率不够；

  • 需要更高时间分辨率追踪瞬态过程；

  • 想结合 PDF 看局部结构变化。



3. 4D-STEM 的补充价值主要在哪里？

原位 XRD 更偏集合体平均结构，4D-STEM 更偏单颗粒局部应变、取向差和局部异质性。对于 LFP、层状正极和离子交换体系，两者联用能区分“平均相变是否正常”和“局部颗粒内部是否已出现异常应变”。



4. TEM 为什么仍然重要？

因为 TEM 更适合回答：

  • 微裂纹、界面和缺陷具体长什么样；

  • 某个结构变化是不是伴随真实界面重构；

  • 纳米尺度局部区域是否存在额外非均一性。

这类信息往往能把原位 XRD 的时间演化结果落到真实微结构上。



5. 怎么按问题来选联用路线？

可以这样倒推：

  • 想把热图转成晶格参数和相分数：先加 XRD 精修；

  • 想看更快相变和低含量相：加同步辐射；

  • 想看单颗粒局部应变和异质性：加 4D-STEM；

  • 想确认裂纹、界面和缺陷细节：加 TEM。



6. 什么时候适合让科学指南针先做联用规划？

如果你的目标是把工作态相变、微应变、单颗粒异质性和界面损伤串成一条完整结构机制链，建议在测试前就把状态点、样品分配和交付深度统一下来。科学指南针可围绕原位 XRD 与精修、同步辐射、4D-STEM、TEM 的联用路径沟通具体方案，但具体组合仍要依据样品峰强、过程速度和研究目标确定。



常见问题

联用越多越好吗？

不一定，关键是每种方法是否在回答不同层次的问题。

同步辐射和原位 XRD 会重复吗？

有重叠，但在时间分辨率和低含量相识别上，同步辐射通常更强。

4D-STEM 和 TEM 必须一起做吗？

不一定，但当你既关心局部应变又关心真实微结构细节时，联用通常更有价值。
