【摘要】 面向LDED难熔高熵合金，梳理从成分波动、晶粒滑移、位错组态到DIC局部化的工艺一致性与失效分析路线。





先给结论：LDED难熔高熵合金的工艺评价不能只看致密度、平均成分或一条拉伸曲线。真正需要确认的是：成分波动是否稳定、晶粒和滑移系统是否均匀、位错是否能够持续储存、应变是否在标距段扩散，以及局部失稳是否与沉积方向或组织梯度相关。



1. LDED材料为什么需要多尺度评价？

激光定向能量沉积会带来热循环、熔池边界、沉积方向和局部冷却差异。即使宏观成分接近，原子尺度的局部化学波动、晶粒取向、晶界网络和位错结构仍可能存在空间差异。

因此，工艺评价应同时回答三个层次的问题：材料是否形成目标BCC基体，局部组织是否具有稳定的成分和取向特征，拉伸时是否出现集中变形和早期颈缩。



2. 建立从成分到塑性的证据链

成分层

用STEM-EDS或相关能谱手段观察元素分布，关注Zr、V等元素是否存在空间富集、短程配对或局部偏离。需要说明空间分辨率和分析尺度，避免把纳米尺度波动描述成宏观偏析。

晶体学层

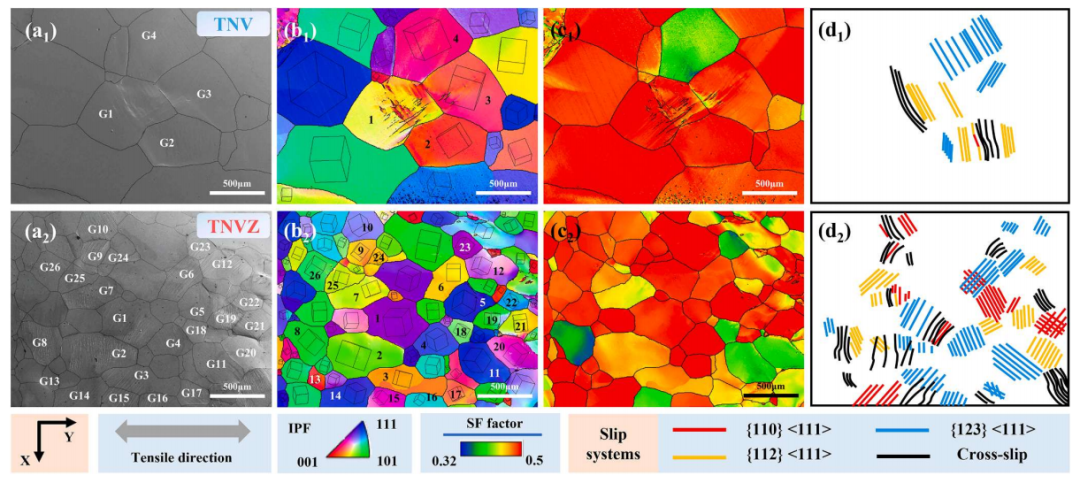

用EBSD分析晶粒尺寸、取向、晶界和滑移系统，结合IPF、Schmid因子和滑移迹线判断塑性是否容易跨晶粒传递。

位错层

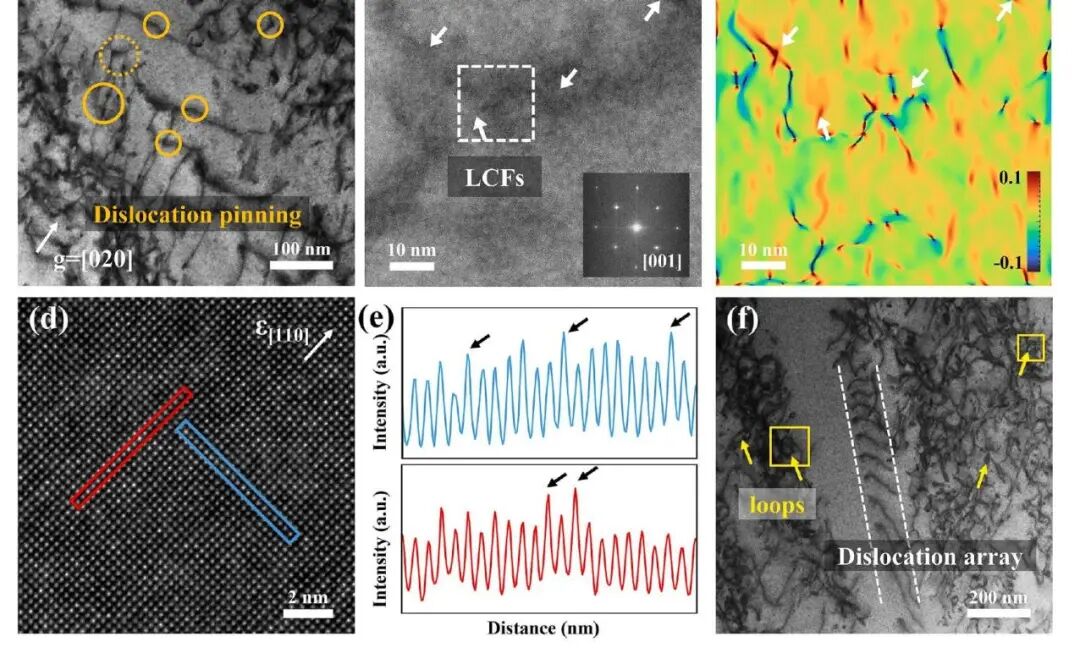

用TEM或STEM观察螺位错、刃位错、混合位错、位错环、位错排和微带。若局部化学波动改变了位错钉扎和储存能力，应该在不同变形阶段看到相应结构差异。

变形层

用拉伸、DIC、断口SEM和必要的原位EBSD观察应变是否均匀传播，局部化从何处开始，裂纹是否沿特定晶粒或界面扩展。



3. 怎样区分成分因素和工艺因素？

TNV与TNVZ对比说明，负混合焓成分设计可以改变局部化学波动和短程有序，但最终性能还会受到LDED热历史、晶粒取向、孔隙、残余应力和样品加工的影响。

建议采用成组对比：相同沉积方向、相近几何尺寸、相同热处理和相同拉伸条件下比较不同成分；同时保留不同位置的组织和应变数据。若只有单个区域或单根样品，很难把差异稳定归因于局部化学波动。



4. 如何判断“强度提高”是否伴随失稳改善？

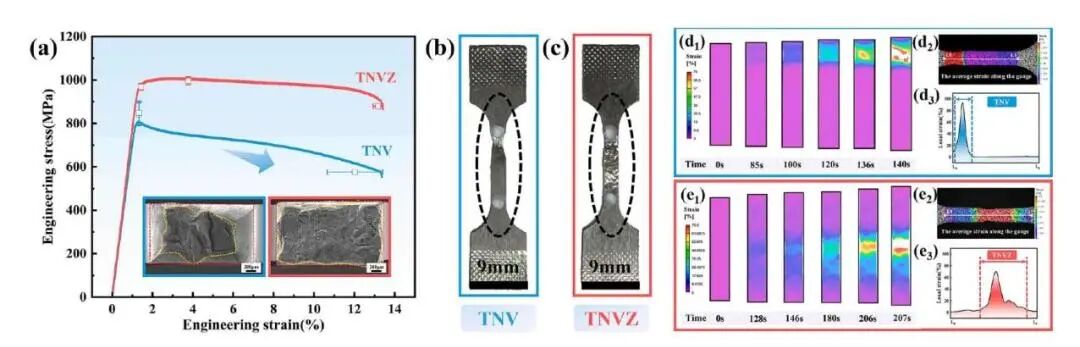

需要同时观察抗拉强度、断裂应变、应力—应变曲线形状、DIC应变场和断口形貌。TNVZ在对应研究条件下抗拉强度和断裂应变均高于TNV，且DIC显示应变更均匀，这比只比较峰值强度更能说明失稳是否推迟。

但这类结果仍属于特定材料体系和测试条件下的比较。不同LDED设备、热输入、粉末状态、沉积策略、热处理和试样方向，都可能改变最终结果。



5. 项目交付应包含哪些内容？

  • 成分、制备方向和样品状态记录；

  • XRD或相组成基线；

  • EBSD晶粒、取向、晶界和滑移分析；

  • STEM-EDS/GPA或TEM位错分析；

  • 拉伸、DIC、断口和必要的原位EBSD数据；

  • 不同位置和不同状态的统计对比；

  • 失效位置、局部化起点和工艺变量的关联说明。

如果项目需要从原子成分一路追踪到载荷下的晶粒变形，可先看STEM-EDS与EBSD表征服务和原位EBSD测试方案。方法机制总览见难熔高熵合金局部化学波动与位错机制。
