【摘要】 深度解析SFM与ToF-SIMS联用技术在纳米材料分析中的创新应用，涵盖技术原理、三维重构算法、<5nm成分检测案例及行业应用前景。

技术原理与设备特性

扫描力显微镜（SFM，又称原子力显微镜AFM）与飞行时间二次离子质谱仪（ToF-SIMS）的协同工作模式，为纳米级异质材料分析提供了三维成分解析的创新方案。通过SFM的原子级地形数据与ToF-SIMS的ppm级化学灵敏度结合，可实现传统单一技术难以捕捉的超薄层特征检测。

SFM与ToF-SIMS联用系统三维分析流程示意图

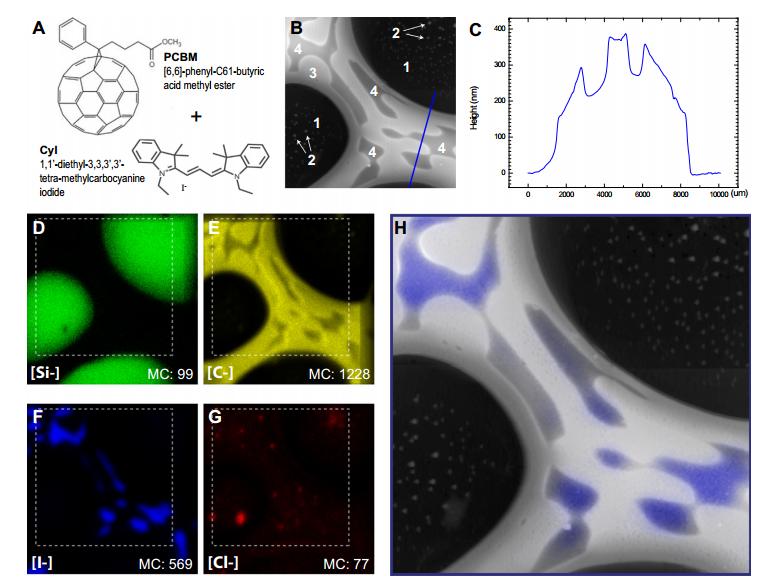

图1. 旋转涂覆在玻璃基板上的PCBM/CyI共混薄膜的SFM/ToF-SIMS组合数据集分析。 [1]



关键技术突破与应用场景

1.三维成分重构精度提升

SFM的高分辨率地形数据（横向分辨率达0.1nm）为ToF-SIMS的深度分析建立精确坐标体系。实验数据显示，在金属-陶瓷复合原型样本中，该技术组合将深度定位误差降低至±2nm。

2.​化学信息空间外推算法

针对低于ToF-SIMS固有分辨率（约100nm）的纳米结构，通过SFM材料对比数据建立化学分布预测模型。该技术已成功应用于5nm有机半导体层的成分映射。

SFM与ToF-SIMS数据融合显示的5nm有机层元素分布

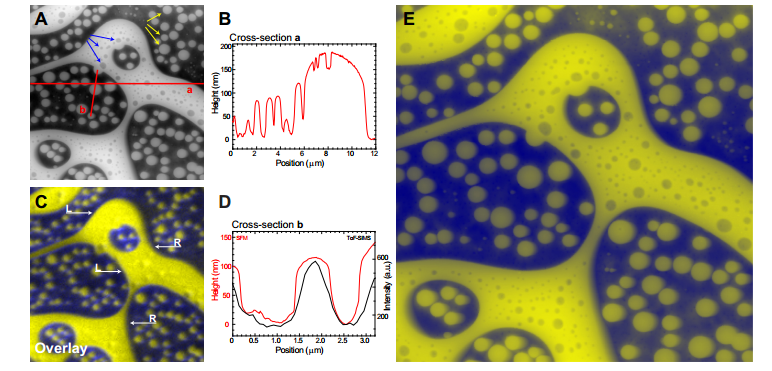

图2. 玻璃旋涂PCBM/CyI共混薄膜的TOF-SIMS/SFM分析。[1]



行业应用验证案例

在瑞士联邦材料实验室的验证实验中，该技术组合实现了：

  • 复杂异质结器件的三维材料分布重建
  • 磁性纳米颗粒表面官能团的定位分析
  • 聚合物封装层厚度（8nm）的精准测定

特别在新能源电池隔膜分析中，成功识别传统ToF-SIMS遗漏的2nm界面污染层，为材料失效分析提供关键数据支持。



技术优势对比分析

指标

独立SFM

独立ToF-SIMS

联用技术

横向分辨率

0.1nm

50-100nm

<5nm（推算）

化学灵敏度

无直接检测

1ppm

0.5ppm

三维重构能力

表面拓扑

成分深度剖析

综合模型



未来发展趋势

随着微电子封装与生物芯片技术的微型化需求，该联用技术将在以下领域发挥关键作用：

  • 先进封装材料的界面失效分析
  • 纳米药物载体的成分分布验证
  • 量子器件的制造过程监控



参考文献：[1] L. Bernard, J. Heier, W. Paul, H.J. Hug, The SFM/ToF-SIMS combination for advanced chemically-resolved analysis at the nanoscale, Nuclear Instruments and Methods in Physics Research Section B: Beam Interactions with Materials and Atoms, 339 (2014) 85-90.
