【摘要】 GB/T 20042.3-2022新国标全面规范质子交换膜8项关键测试方法，涵盖厚度均匀性、质子传导率、离子交换当量、透气率、拉伸性能、剥离强度、溶胀率及吸水率测试，推动燃料电池行业高质量发展。科学指南针提供专业检测服务。

测试请详询科学指南针



适用材料：

燃料电池（质子交换膜）

GB/T 20042.3-2022《质子交换膜燃料电池 第3部分：质子交换膜测试方法》是国家市场监督管理总局与国家标准化管理委员会联合发布的强制性国家标准，于2022年3月9日发布，2022年10月1日正式实施，替代了2009年版标准。该标准全面规范了质子交换膜的性能测试方法，适用于燃料电池及电解水制氢等领域，旨在提升产品质量和促进行业发展。

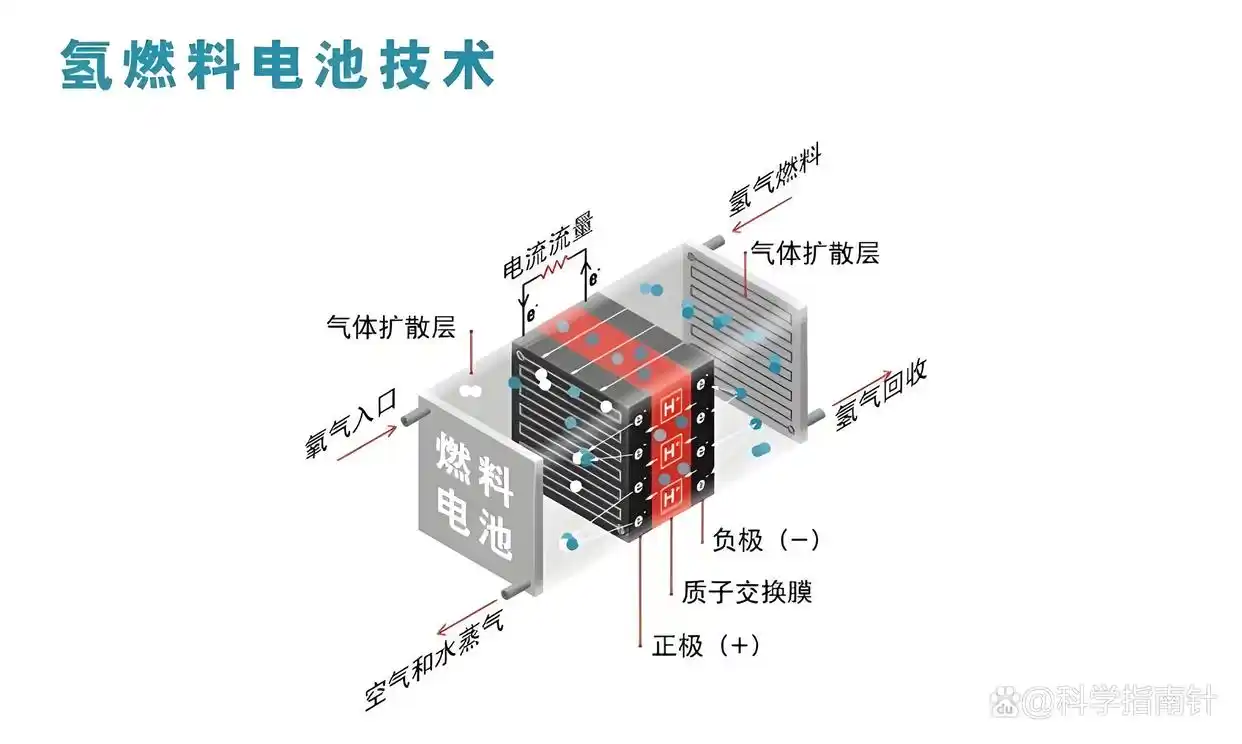

燃料电池



一、核心测试项目

标准涵盖以下8类关键性能测试，覆盖物理、化学及机械性能：

  • 厚度均匀性测试：在恒温恒湿（23℃±2℃，湿度50%±5%）条件下，使用测厚仪或卡尺测量样品厚度，每100 cm²需至少30个均匀分布的测试点，计算厚度极差、平均厚度及相对偏差。

  • 质子传导率测试：通过电化学阻抗测试仪在特定温湿度下测量阻抗谱图，计算质子传导率，直接影响燃料电池的能量转换效率。

  • 离子交换当量（EW）测试：采用自动电位滴定仪滴定至中性，根据公式 EW=?/(?NaOH×?NaOH)EW=m/(VNaOH×CNaOH) 计算，反映磺酸基团含量。

  • 透气率测试：使用压差法气体渗透仪测定氢气等气体透过率，评估膜的气体阻隔性能。

  • 拉伸性能测试：沿纵向/横向裁取哑铃形试样，在拉力试验机上测定拉伸强度、断裂伸长率及弹性模量，拉伸速度范围为50-200 mm/min。

  • 180°剥离强度测试：以300 mm/min速度剥离样品，通过应力-应变曲线计算粘接强度，确保膜与电极的界面稳定性。

  • 溶胀率测试：测量浸泡后膜尺寸变化率（横向、纵向及厚度），反映吸水后的体积稳定性。

  • 吸水率测试：通过干燥与浸泡后的质量差计算吸水率，评估膜的亲水性。



二、测试方法与仪器

  • 样品制备：需在恒温恒湿环境中进行状态调节（至少4小时），避免边缘缺陷。

  • 关键仪器：测厚仪（精度±0.1 μm）、电化学阻抗测试仪、拉力试验机、气体渗透仪、自动电位滴定仪等。

  • 数据处理：如厚度均匀性计算（极差 ?=?max−?minR=dmax−dmin、平均厚度 ?=∑??/?d=∑di/n）及相对偏差公式，确保结果可比性。
