【摘要】 众所周知，使用Cinema 4D建模的方式主要有两种：三维基础模型建模和线性建模。

众所周知，使用Cinema 4D建模的方式主要有两种：三维基础模型建模和线性建模。这是两种针对不同对象的建模方法，两者各有其优点。



那么，两者到底有何区别，各自又有何优点呢?下面，数艺君就来给大家讲解一下。



1.三维基础模型建模



三维基本模型建模是一种建模方法，它多次演化基本几何体并缓慢地描述建模。这也是一种非常常见的产品建模方法，其中基本几何体包括立方体、球体、圆柱体等。接下来，以产品基础模型为例介绍建模过程。



01 确定要使用的基础几何体，如立方体，如图所示。





02 基础几何体的编辑通常是在点、边和多边形(面)模式中进行的。因此，先将基础几何体转换为可编辑对象，以便之后对点、边和面进行编辑。



选择“多边形”工具，进入“多边形”模式，然后选择“实时选择”工具，选中模型顶面，如图所示。





03 优化竖直方向上的细节。按住Ctrl键，向上拖曳选中的面，使几何体的侧面在竖直方向上形成分段。



在操作过程中，读者可以根据需要对不同分段面进行旋转、缩放等操作，让模型呈现出产品的初始轮廓，如图所示。





04 此时的模型比较粗糙，需要对其进行细化处理。选择“循环/路径切割”工具，对模型的正面和侧面进行切割，方便后续操作。



添加切割线后，选择“实时选择”工具，在“点”模式中选择点，并修改顶点的位置。修改后的造型如图所示。





05 选中顶面，按住Ctrl键，向上拖曳，使面形成分段。然后，可以进行旋转、缩放等操作，使顶部变成椭圆形，如图所示。





06 制作凹槽。选择“实时选择”工具，选中需要挤压出凹槽的线段，如图所示。





选择“滑动”工具，将这些线段向模型内部滑动，如图所示。





07 同理，选中需要挤压出凹槽的面，然后选择“挤压”工具，将这些面向内挤压，如图所示。





08 进入“多边形”模式，选择“循环/路径切割”工具，对模型进行多段切割，方便后续对按钮部分进行挤压、切割等操作，如图所示。





09 选中切割出来的面，然后选择“挤压”工具，将这些面向内挤压，使其变成按钮的形状，如图所示。





10 选中模型顶部的椭圆，选择“挤压”工具，将这些面向内挤压，使其形成凹陷。选择“循环/路径切割”工具，在模型上下添加线段，使模型变得更加硬朗，如图所示。





11 选择“循环/路径切割”工具，在模型背部添加多条线段，然后在“点”模式中选中顶点并修改顶点的位置，如图所示





12 选择“细分曲面”工具，创建“细分曲面”，将其作为模型的父级，对模型进行圆滑处理，如图所示。





线性建模



线性建模是首先从直线形成图形，然后挤压这些图形以生成三维模型。它非常适合制作形状多变的模型，如祥云图案、花雕模型等。让我们以剪纸风格的线性建模为例。



01 按F4键进入前视图，按快捷键Shift+V进入视窗工具面板，加载一张背景图作为参考，如图所示。

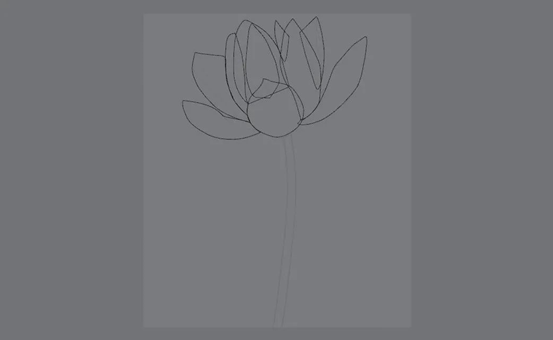

02 选择“画笔”工具，沿着图形绘制出花瓣形状，如图所示。





在绘制样条线时，建议读者对每一片花瓣都进行分层处理，如图所示。





03 选择“画笔”工具，绘制出荷花的茎，如图所示。





04 选择“挤压”工具 ，对每一个图层进行挤压，如图1、图2所示。



图1



图2



05 移动每一个图层，将模型进行错位摆放，完成荷花模型的制作，如图所示。





Cinema 4D建模注意事项



在建模过程中，会遇到各种各样的模型结构。为了让模型最终的效果满足要求，在建模的过程中就需要掌握一些技巧和建模原则。下面介绍几个常见的建模注意事项。



1.遵循模型四边原则



遵循模型四边原则即让每一个面都是四边形。在建模时，不要出现过于混乱的布线方式、3条边或多边形(五边形、六边形等)，如图1~图3所示。



图1                                             图2                                       图3



2.绘制准确的图形



在进行线性建模时，绘制的基础线性图案应与参考图中的图案尽量吻合，避免在后期进行大幅度修改，从而增加制作的成本，如图1、图2所示。



图1



图2



3.根据需求选择并使用标签



针对不同结构的模型，要根据具体情况考虑是否使用“平滑标签”。如杯子、酒瓶等外观平滑的产品模型，可以使用“平滑标签”;



如水晶球等外观不平滑的产品模型，可以考虑不使用“平滑标签”，如图1、图2所示。合理使用标签，可以提升模型的材质视觉效果。



图1



图2



4.善于使用滑动工具



在对模型造型进行修改时，一般会对顶点或边进行选择性的位置移动或删除。在移动位置时，不要选择“移动”工具进行移动，那样会破坏模型的结构。



建议选择“滑动”工具进行移动，因为这样可以让目标沿着线段移动，且不会破坏整体结构，如图1、图2所示。



图1



图2



5.巧妙运用细分曲面



在建模过程中尽量不要使用过多的面，只要保证渲染效果合理即可，如图1、图2所示。如果一味地增加模型的面，那么设计中、大型场景时，计算机会非常容易出现卡顿、崩溃的情况。



图1



图2
